Mini éoliennes - l'énergie du vent avec des avantages économiques et sociaux

Javier Trespalacios
6 sept. 2017
20 min de lecture

Dernière mise à jour : il y a 7 heures

Les systèmes mini éoliens représentent une technologie viable pour la génération d'énergie électrique à petite échelle, avec des applications qui vont de l'autoconsommation résidentielle jusqu'à l'approvisionnement énergétique de communautés rurales isolées.

Groupe de Mini Éolique dans le bâtiment ElArkaden, siège de Greenpeace à Hambourg

Définition, classification et fondements techniques

Le mini-éolien se définit comme cette technologie d'exploitation éolienne dont la puissance nominale ne dépasse pas 100 kW et dont l'aire de balayage est inférieure à 200 m² (IDAE, 2011).

Le tableau suivant classe les systèmes mini éoliens selon la puissance, la taille, les usages communs et la fourchette estimée des prix :

Catégorie	Puissance	Diamètre Rotor	Hauteur	Applications Typiques	Prix Approximatif (US$, 2016)
Micro éolique	< 1 kW	0.5 - 1.75 m	3 - 10 m	Charge de batteries, petits systèmes isolés, éclairage, communications	1,000 - 3,000
Mini éolique petite	1 - 7 kW	2 - 7 m	6 - 20 m	Habitations isolées, petites fermes, télécommunications	3,000 - 20,000
Mini éolique moyenne	7 - 50 kW	7 - 15 m	15 - 40 m	Fermes, petites entreprises, communautés rurales	20,000 - 80,000
Mini éolique grande	50 - 100 kW	15 - 20 m	25 - 50 m	Petites industries, coopératives, micro-réseaux	80,000 - 150,000

Source: IEC 61400-2 (2013) et données WWEA (2014)

Histoire et évolution technologique

L'utilisation du vent comme source d'énergie remonte aux civilisations anciennes, où il était employé pour moudre le grain ou pomper l'eau. L'histoire moderne des mini aérogénérateurs a commencé au début du XXe siècle. En 1927, l'inventeur américain Marcellus Jacobs développa le premier aérogénérateur de petite échelle commercialement viable pour les fermes isolées (Manwell et al., 2010).

Durant les années 70, la crise du pétrole stimula l'intérêt pour ces technologies. Pour les années 80 et 90, les améliorations en matériaux composites, designs aérodynamiques et électronique de puissance permirent d'augmenter leur efficacité et fiabilité (Mathew, 2006).

Entre 2000 et 2016, le secteur connut une croissance soutenue avec des avancées en designs optimisés pour les environnements urbains, une meilleure intégration avec les systèmes photovoltaïques et le développement de modèles hybrides (WWEA, 2016).

Panorama global du secteur

Selon le rapport de la World Wind Energy Association (WWEA, 2017), les principaux pays leaders en installation de mini-éolien jusqu'en 2016 furent :

Pays	Marques Remarquables	Unités Installées
Chine	Ghrepower, Hummer	~500,000
États-Unis	Bergey Windpower, XZERES Wind	160,000
Royaume-Uni	Proven Energy, Gaia Wind	27,400
Allemagne	Enercon, Fuhrländer	15,000
Espagne	Bornay, Enair	7,400

Pays leaders en Mini-Éolien (2017)

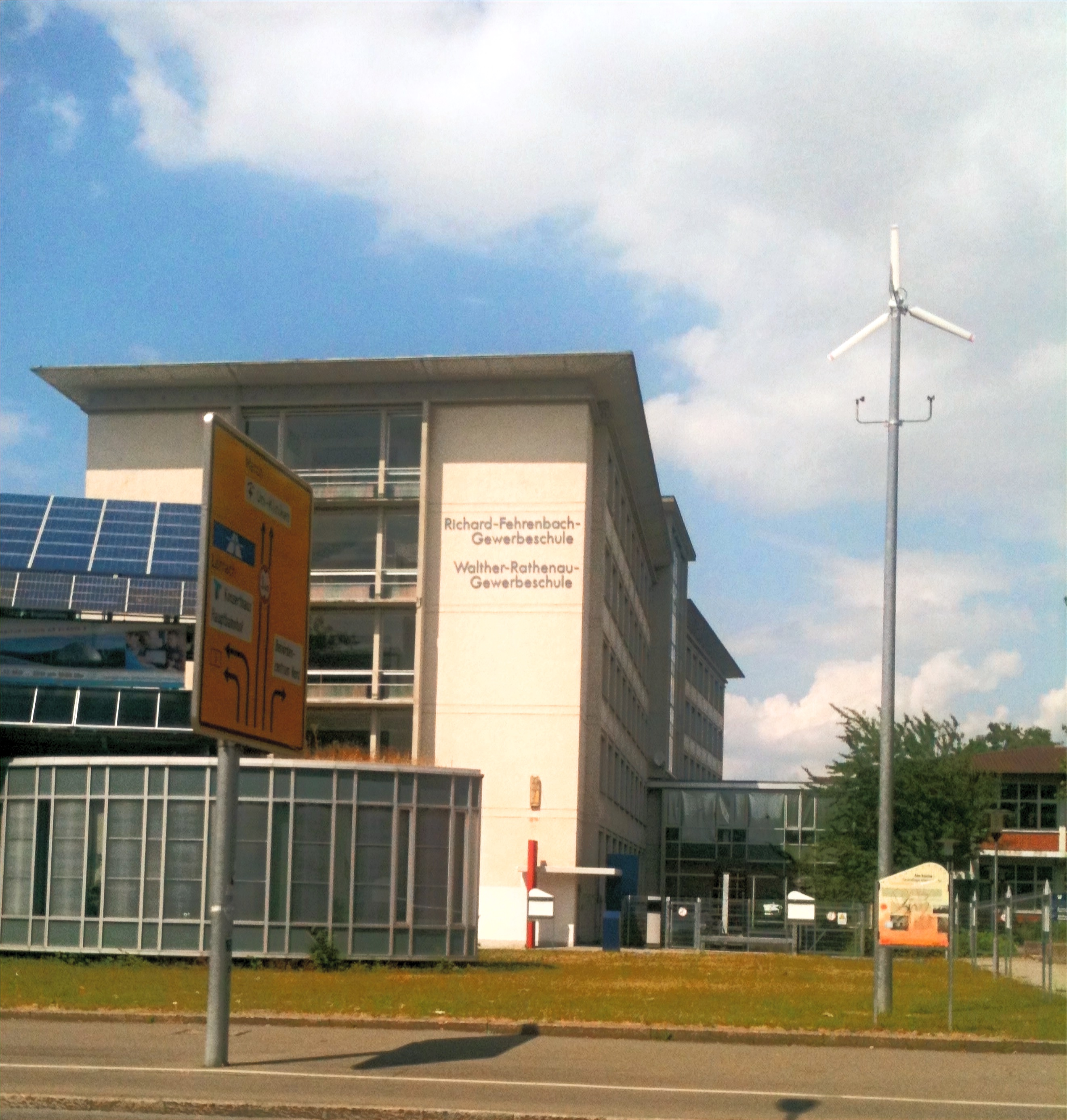

Types de mini-éolien selon l'orientation de l'axe

Ce tableau compare les principales caractéristiques des aérogénérateurs à axe horizontal (HAWT) et vertical (VAWT) dans le contexte du mini éolien :

Caractéristique	Aérogénérateurs à Axe Horizontal (HAWT)	Aérogénérateurs à Axe Vertical (VAWT)
Axe de rotation	Parallèle au sol et direction du vent	Perpendiculaire au sol et direction du vent
Efficacité (Cp)	Plus élevée (0.35 - 0.45)	Plus faible (0.15 - 0.3)
Orientation	Nécessite orientation vers le vent (girouette ou yaw)	Indépendant de la direction du vent
Hauteur	Tours élevées pour capter vents plus forts	Installation plus proche du sol
Variantes	Au vent et sous le vent	Darrieus, Savonius, Hybrides, H-Darrieus
Avantages	Meilleur rendement, exploite vents forts	Installation simple, moins de bruit, meilleure performance en turbulence
Inconvénients	Plus complexe, nécessite orientation	Moindre efficacité, plus de vibrations, démarrage parfois difficile
Applications mini-éolien	Petits systèmes avec girouette	Environnements urbains et résidentiels
Maintenance	Plus complexe (accès en hauteur)	Plus accessible et simple
Impact visuel	Majeur (grande tour visible)	Moindre, design plus compact

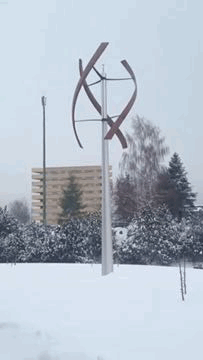

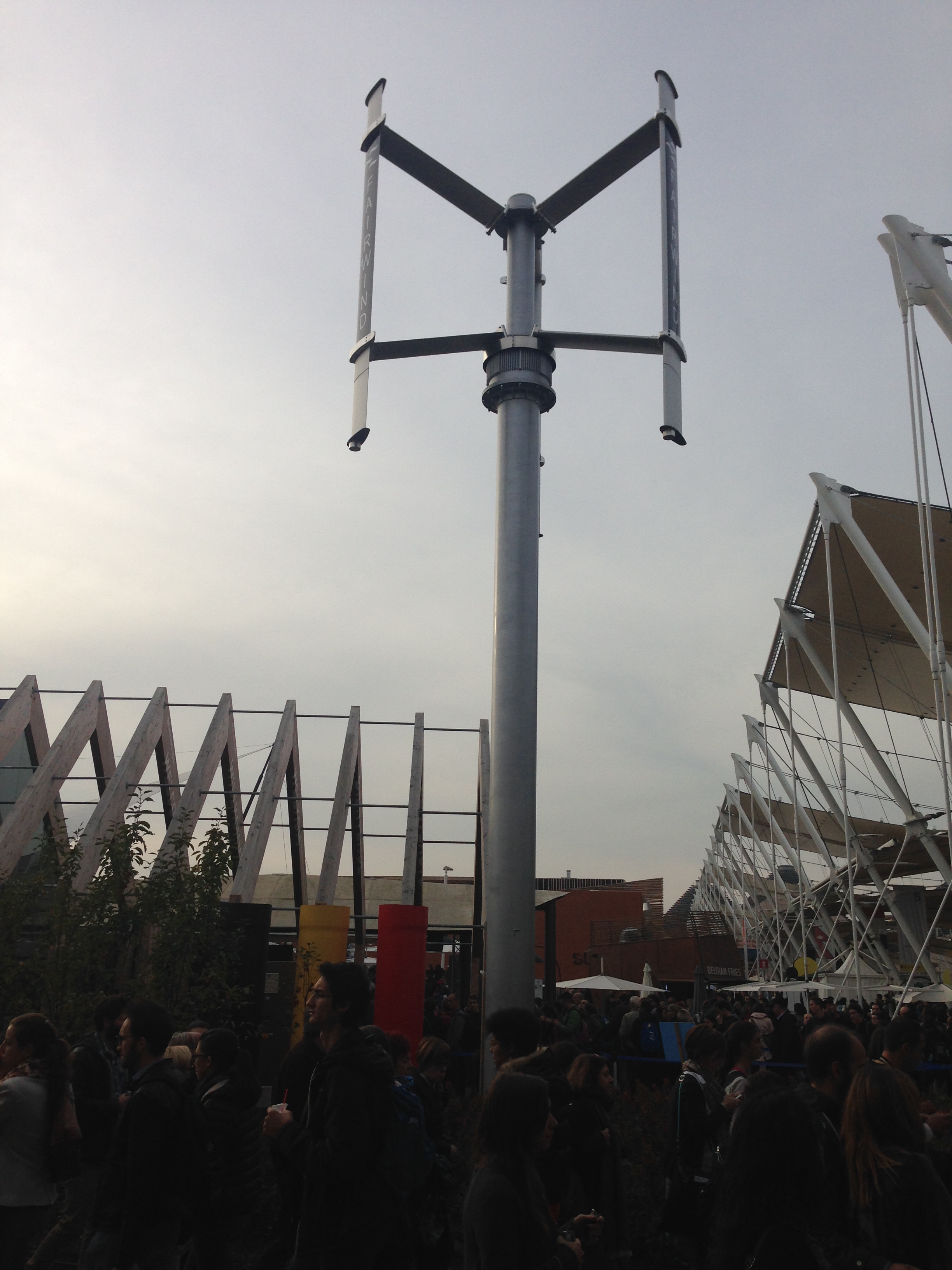

L'image suivante compare quatre types de mini aérogénérateurs : axe horizontal (plus commun et efficace en espaces ouverts), axe vertical type Darrieus (pales courbes ou droites pour vents de toute direction), axe vertical type Savonius (pales en "S", idéal pour vents bas et turbulents), et axe vertical type Giromill (pales droites, robuste et de faible maintenance). Chaque design répond à différents besoins et conditions de vent.

Types d'Aérogénérateurs Mini Éoliens (Tarikvision, s.d.)

Dans l'industrie mini éolienne, les systèmes à axe horizontal dominent le marché avec approximativement 70% des installations globales, selon les données WWEA (2016). Ceci est dû principalement à leur plus grande efficacité et maturité technologique. Cependant, les systèmes à axe vertical ont gagné en popularité dans les environnements urbains en raison de leur meilleure adaptation aux flux turbulents, moindre bruit et considérations esthétiques.

Modèles selon le nombre de pales

Le tableau suivant résume les caractéristiques, avantages, inconvénients et applications typiques de mini aérogénérateurs selon leur nombre de pales :

Nombre de Pales	Avantages	Inconvénients	Applications Typiques
1 pale + contrepoids	Plus grande vitesse de pointe, moindre coût de matériaux	Haute vibration, bruit, déséquilibre dynamique	Expérimental, rarement commercial
2 pales	Moindre coût que 3 pales, plus grande vitesse de rotation	Instabilité gyroscopique, plus de bruit, vibrations	Systèmes petits (<5 kW)
3 pales	Plus grande stabilité, équilibre dynamique, moins de bruit, efficacité optimale	Plus grand coût que 2 pales	Standard dans l'industrie, toutes puissances
Multipales (6-24)	Haut couple de démarrage à basse vitesse	Moindre efficacité à hautes vitesses, plus de poids	Pompage mécanique d’eau, zones de vents faibles

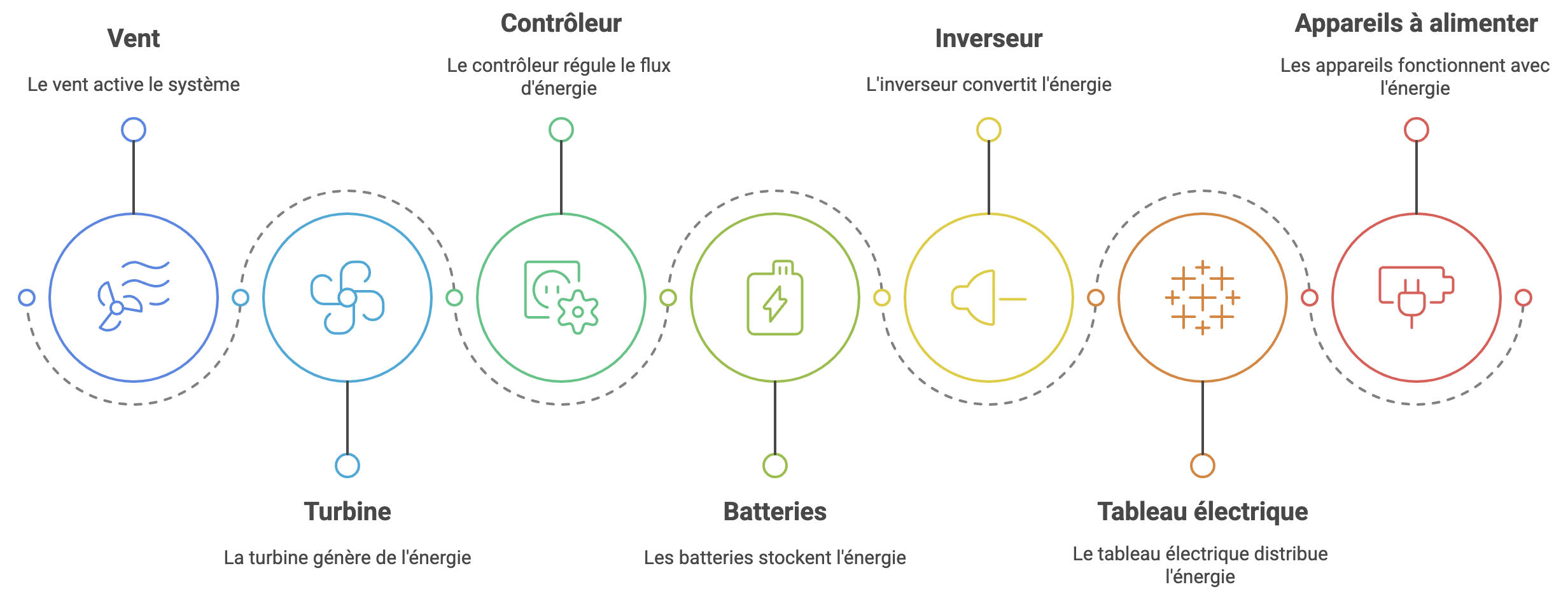

Schéma de fonctionnement d'un système mini éolien

Un système mini éolien convertit l'énergie cinétique du vent en électricité à petite échelle au moyen d'un aérogénérateur dont les pales tournent en recevant le vent, générant de l'énergie mécanique que le générateur transforme en courant alternatif ; ce courant passe à un contrôleur ou redresseur qui le convertit en courant continu pour charger les batteries, stockant l'énergie pour son usage postérieur. Depuis les batteries, le courant continu alimente un onduleur qui le convertit de nouveau en courant alternatif, lequel se distribue aux appareils électriques connectés. La connexion de câbles suit un ordre : du générateur au contrôleur (avec fusibles et câbles adéquats), du contrôleur aux batteries, des batteries à l'onduleur et de l'onduleur aux dispositifs, en respectant les polarités et protections pour assurer efficacité et sécurité, minimisant les pertes et évitant la décharge inverse avec une diode dans la ligne positive du générateur. Ainsi, ce système fournit une source renouvelable, indépendante et stable d'énergie électrique depuis le vent jusqu'à la consommation finale.

🌬️ VENT

↓

🌀 Pales de l'éolienne

↓

⚙️ Générateur éolien (AC)

↓

📦 Régulateur de charge / Redresseur (DC)

↓

🔋Banc de batteries (DC)

↓

🔄 Onduleur (DC → AC)

↓

💡 Appareils électriques

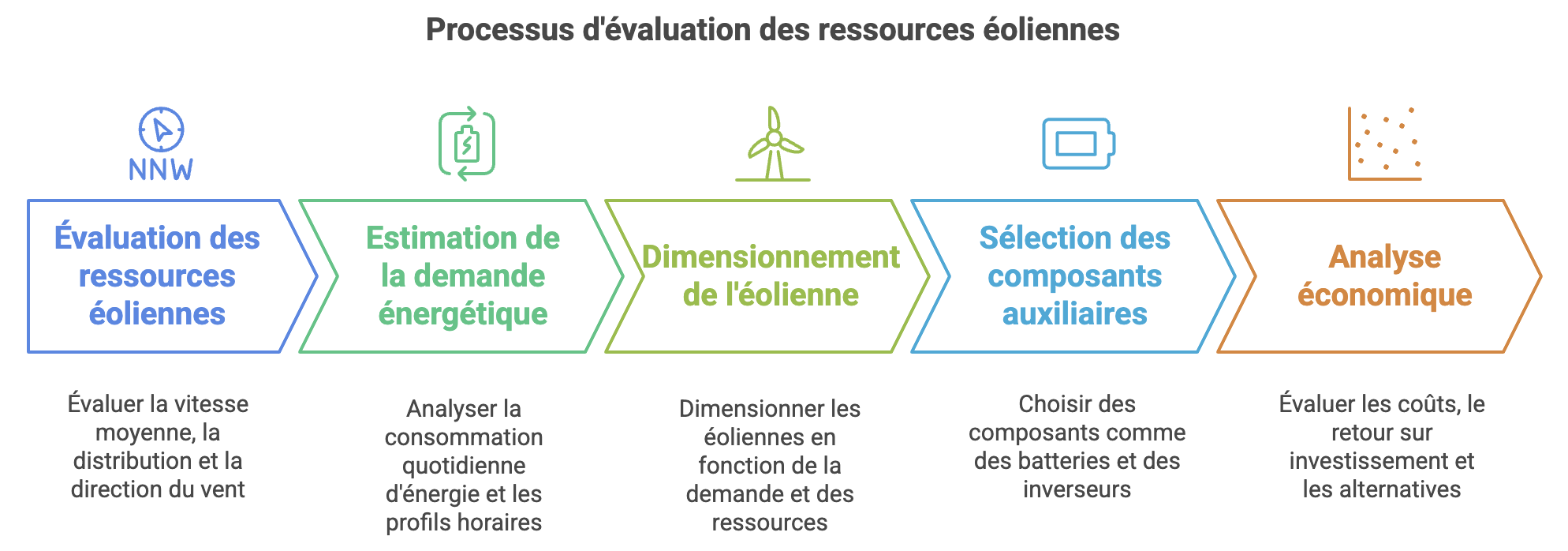

Sélection d'un mini-éolien et calculs

Selon les recommandations d'IDAE (2011) et Sathyajith (2006), le processus de sélection doit suivre ces étapes :

Étape 1: Principes physiques de l'exploitation éolienne

L'énergie éolienne se base sur la conversion de l'énergie cinétique du vent en énergie mécanique rotationnelle et postérieurement en énergie électrique. Le fondement théorique s'établit au moyen de l'équation de puissance disponible dans le vent :

Pt = (1/2) × ρ × A × v³

Où :

Pt : Puissance théorique disponible dans le vent (en watts, W)
ρ : Densité de l'air, normalement on prend 1,225 kg/m³ au niveau de la mer et à 15°C, peut varier selon température et altitude (kg/m³)
A : Aire balayée par le rotor A = π × (r : rayon des pales)² (m²)
v : Vitesse moyenne du vent sur le lieu d'installation (m/s)
(1/2) Le facteur : Provient de l'expression physique de l'énergie cinétique qu'a le vent

Cette équation démontre que la puissance disponible est proportionnelle au cube de la vitesse du vent, ce qui explique l'importance critique de l'évaluation de la ressource éolienne.

Limite de Betz et coefficient de puissance

La limite de Betz est un principe clé en énergie éolienne : elle indique qu'aucun aérogénérateur ne peut extraire plus de 59,3% de l'énergie cinétique disponible dans le vent qui traverse le rotor. La puissance réelle extraite s'exprime comme :

Pr = (1/2) × ρ × A × v³ × Cp

Où :

Pr : Puissance réellement extraite du vent (W)
ρ : Densité de l'air (kg/m³)
A : Aire balayée par le rotor (m²)
v : Vitesse du vent à hauteurs standard (10m, 50m, etc.), https://globalwindatlas.info/ (m/s)
Le facteur (1/2) : Provient de l'expression physique de l'énergie cinétique qu'a le vent
Cp : Coefficient de puissance (adimensionnel) : représente l'efficacité avec laquelle l'aérogénérateur convertit l'énergie du vent en électricité. La limite théorique de Cp est 0,593 (ou 59,3%), selon Betz, mais en pratique, les systèmes mini éoliens commerciaux ont habituellement des valeurs de Cp entre 0,25 et 0,45, dépendant du design, de la qualité aérodynamique des pales et des conditions d'opération.

Exemple de ressource éolienne https://globalwindatlas.info/en/

Exemple basique de calcul : Si un mini éolien travaille avec une densité d'air de 1,225 kg/m³, une aire balayée de 10 m², une vitesse de vent de 8 m/s et un Cp de 0,40, la puissance réelle extraite sera :

Pr = (1/2) × 1,225 × 10 × (8)³ × 0,40 ≈ 2'563 W

Ceci signifie que, sous ces conditions, la turbine peut extraire approximativement 2,56 kW de puissance du vent, considérant la limite pratique de conversion.

Étape 2: Évaluation de la ressource éolienne

L'évaluation de la ressource éolienne est la première étape essentielle dans le dimensionnement d'un système mini éolien. Ce processus considère divers facteurs météorologiques et topographiques, ainsi que l'analyse détaillée de données de vent. Ces données peuvent s'obtenir au moyen de mesures directes avec anémomètres installés à la hauteur prévue du rotor, idéalement durant une période minimum d'un an, ou bien à partir de sources secondaires fiables, comme stations météorologiques proches ou bases de données internationales (ex. VAISALA, NASA). Quand la hauteur d'installation de l'aérogénérateur ne coïncide pas avec la hauteur de mesure, il est nécessaire d'appliquer la loi de puissance pour ajuster la vitesse du vent estimée (v_h) :

V_h = V_ref × (h / h_ref)^α

Où :

V_h : Vitesse estimée du vent à la hauteur réelle de l'aérogénérateur (m/s)
V_ref : Vitesse mesurée à la hauteur de référence (m/s)
h : Hauteur réelle d'installation de l'aérogénérateur (m)
h_ref : Hauteur à laquelle fut mesurée la vitesse du vent (m)
α : Exposant de Hellman, qui dépend de la rugosité du terrain.

Valeurs typiques de l'exposant α :

Type de terrain	Gamme de α
Surfaces planes avec glace ou herbe	0.08 – 0.12
Surfaces planes (mer, côte)	0.14
Terrains peu accidentés	0.13 – 0.16
Zones rurales	0.20
Forêts et terrains accidentés	0.20 – 0.26
Villes et terrains très accidentés	0.25 – 0.40

La distribution de Weibull est amplement utilisée pour modéliser la variabilité de la vitesse du vent sur un site, à partir de données obtenues de stations météorologiques ou outils comme le Global Wind Atlas. Son paramètre de forme (k) détermine la dispersion des vitesses du vent, k ≈ 2 étant équivalent à une distribution de Rayleigh (indicative de vents relativement stables). De son côté, le paramètre d'échelle (c) représente la vitesse caractéristique du lieu (par exemple, c = 5,8 m/s), ce qui facilite la description du comportement typique du vent :

f(v) = (k/c) x (v/c)^(k−1) x e^(−(v/c)^k)

Où :

f(v) : Probabilité que le vent ait une vitesse v (adimensionnel)
v : Vitesse du vent (m/s)
k : Paramètre de forme (adimensionnel), indique la distribution et régularité du vent : valeurs moindres à k < 1 reflètent haute fréquence de vents bas, autour de k ≈ 2 ressemble à une distribution de Rayleigh, et majeurs à k > 2 représentent vents plus constants et prédictibles
c : Paramètre d'échelle (m/s), est en relation avec la vitesse moyenne du vent

Ces paramètres permettent d'estimer la fréquence d'occurrence de distinctes vitesses du vent, ce qui résulte fondamental pour calculer avec plus grande précision la production électrique annuelle d'un aérogénérateur, optimisant ainsi son design et viabilité technique.

Étape 3: Estimation de la demande énergétique

Se calcule en sommant la consommation journalière prévue de tous les appareils électriques, considérant leur puissance et les heures d'usage, et appliquant un facteur de sécurité pour couvrir possibles variations ou imprévus. La formule est :

Ed = Σ (Pi × hi) × Fseg

Où :

Ed : Énergie journalière requise (Wh/jour)
Pi : Puissance de l'équipement i (W)
hi : Heures d'usage journalier de l'équipement i (h)
Fseg : Facteur de sécurité (usuellement entre 1,1 et 1,5)

Ce calcul est indispensable pour dimensionner correctement les systèmes électriques, garantissant un approvisionnement efficace et fiable.

Étape 4: Dimensionnement de l'aérogénérateur

Le choix d'une turbine éolienne adéquate requiert d'équilibrer la ressource éolienne locale, les nécessités énergétiques et la robustesse du système. Pour déterminer la puissance nominale nécessaire on utilise la formule suivante :

Pnom = (Ed × 1.2) / (CF × 24)

Où :

Pnom : Puissance nominale requise (W)
Ed : Énergie journalière requise (Wh/jour)
CF : Facteur de capacité estimé (entre 0.15 et 0.35), qui représente l'exploitation réelle de la ressource éolienne sur le site
1.2 : Facteur de surdimensionnement pour assurer marge opérative
24 : Nombre d'heures du jour

Cette formule permet de dimensionner l'aérogénérateur considérant tant la variabilité du vent que la demande électrique, améliorant la fiabilité du système choisi.

Production annuelle d'énergie

La production annuelle d'énergie (AEP, par ses sigles en anglais Annual Energy Production) s'estime en intégrant la courbe de puissance de l'aérogénérateur avec la distribution de fréquences de vitesse du vent, normalement représentée au moyen de la distribution de Weibull. Cette approche permet de calculer combien d'énergie génère la turbine le long de l'année considérant la variabilité du vent. Le calcul s'exprime au moyen de la formule suivante :

AEP = Σ [P(vi) × f(vi) × Δv × 8760]

Où :

AEP : Production annuelle d'énergie (kWh/année)
P(vi) : Puissance générée par l'aérogénérateur à la vitesse vi (kW)
f(vi) : Fréquence obtenue de la distribution de Weibull pour la vitesse vi
Δv : Intervalle de vitesse (m/s)
8760 : Heures en une année

Cette formule intègre les données de la ressource éolienne avec le comportement opératif de l'aérogénérateur, permettant une estimation réaliste de sa performance annuelle. Elle est spécialement utile pour analyses de production énergétique, viabilité technique et économique de projets éoliens, tant en applications résidentielles que communautaires.

Tableau technique de dimensionnement et sélection d'aérogénérateurs, conçu pour offrir une vision intégrale et structurée de tous les paramètres nécessaires pour le design, l'évaluation et l'implémentation de systèmes de génération éolienne, depuis le point de vue énergétique, mécanique et électrique.

Paramètre	Équation / Valeur	Explication	Exemple
Demande journalière (Ed)	Ed = Σ(Pi × hi) × Fseg (Fseg = 1.1–1.5)	Consommation totale/jour multipliée par facteur de sécurité	5,000 Wh/jour
Demande ajustée (Ed_aj)	Ed_aj = Ed × 1.2	Surdimensionnement de 20% pour fiabilité	6,000 Wh/jour
Facteur de capacité (CF)	CF = E_annuel / (Pnom × 8760)	% d’heures/an équivalentes à puissance nominale, dépend du site (20–35%)	25%
Puissance nominale nécessaire	Pnom = Ed_aj / (CF × 24)	Puissance requise en fonction de la demande et du CF	1,000 W
Puissance du vent (théorique)	P = 0.5 × ρ × A × V³ × Cp (ρ = 1.225 kg/m³)	Puissance contenue dans le vent	6 kW @ 12 m/s
Coefficient de puissance (Cp)	Cp = Pmec / Pvent	Rendement aérodynamique du rotor, limite de Betz = 59%	Cp = 0.40
Aire balayée (A)	A = π × (D/2)²	Surface interceptée par le rotor	21.2 m² (D = 5.2 m)
Diamètre du rotor (D)	D = 2 × √[P / (0.5 × ρ × π × V³ × Cp)]	Taille du rotor pour capter puissance ciblée	5.2 m
Vitesse de démarrage (V_inicio)	2.5 – 3.5 m/s	Vent minimal pour commencer la production	3.0 m/s
Vitesse nominale (V_nominal)	10 – 14 m/s	Vent à laquelle Pmax est générée	12 m/s
Vitesse coupure (V_corte)	20 – 25 m/s	Seuil de sécurité où la machine s’arrête	25 m/s
Vitesse survie (V_max)	50 – 60 m/s	Vent extrême supporté sans rupture	60 m/s
Hauteur recommandée (H_opt)	H_opt = 15 m (min 10 m)	Hauteur conseillée pour mieux capter le vent	15 m
Vitesse hauteur différente (Vh)	Vh = Vref × (h / href)^α	Relation de Hellmann (α ≈ 0.12–0.18)	Vh > Vref si h ↑
Gamme de vitesse opérative	3 – 25 m/s	Intervalle de fonctionnement utile	3 – 25 m/s
Distribution du vent	Weibull (k=2, c=6.1)	Décrit fréquence annuelle des vitesses	Courbe locale
Production annuelle (E)	E = Pnom × CF × 8760 × η	Énergie produite en tenant compte de l’efficacité globale	10,950 kWh
Efficacité système (η)	η = η_mec × η_elec	Rendement mécanique × électrique	η = 0.75
Voltage & Courant	I = P / V (ex: 12V ≤1 kW/<100m; 24V:1–1.5 kW; 48V:1–10 kW; 120V:>10 kW/>200m)	Choix tension dépend de puissance & distance pour limiter pertes	5 kW à 48V/150 m → I ≈ 104 A
Niveau de bruit	45 – 60 dB à 10 m	45 dB = conversation; 55 dB = lave-linge; ≤55 dB recommandé zone rurale	52 dB
Durée de vie estimée	20 – 25 ans	Selon matériaux et maintenance	20 ans

Étape 5: Sélection de composants auxiliaires

La sélection de composants auxiliaires dans les systèmes éoliens —comme batteries, onduleurs et contrôleurs— est fondamentale pour optimiser la gestion, le stockage et la conversion de l'énergie générée par l'aérogénérateur, assurant ainsi un fonctionnement efficace et sûr du système :

Composant	Équation principale	Variables	Explication et Exemple
Banc de batteries	C_bat = (E_d × D_aut) / (DOD × V_bat × η_inv)	C_bat (Ah), E_d (Wh/jour), D_aut (jours d’autonomie), DOD (0.5–0.8), V_bat (V), η_inv (0.85–0.95)	Dimensionne autonomie sans vent. Exemple: E_d=6000 Wh, D_aut=3 j, V_bat=48 V, DOD=0.6, η_inv=0.9 → C_bat ≈ 463 Ah
Onduleur de puissance	P_inv = (P_max / η_inv) × 1.2	P_inv (W), P_max (W), η_inv (efficacité)	Ajout 20% de marge sur charge max. Exemple: P_max=5000 W, η_inv=0.90 → P_inv ≈ 6667 W
Contrôleur de charge	I_cont = 1.25 × I_sc × N_paralelo	I_cont (A), I_sc (A), N_paralelo (nombre turbines en parallèle)	Facteur 1.25 pour pics de courant. Exemple: I_sc=30 A, N=2 → I_cont ≈ 75 A
Câblage	S = (2 × L × I) / (κ × ΔV)	S (mm²), L (m aller-retour), I (A), κ (cuivre=56), ΔV (tolérance chute V)	Recommandée chute 1–3%. Exemple: L=30 m, I=50 A, ΔV=1.5 V → S ≈ 8.9 mm²
Tour de support	H_torre = H_min + (D_rotor × 1.5) + H_obstáculos	H_min (≥10 m), D_rotor (m), H_obstáculos (m)	Garantit rotor ≥10 m au-dessus d’obstacles. Exemple: D_rotor=5 m, H_obstáculos=6 m → H_torre = 19.5 m
Charge structurelle du vent	F_max = 0.5 × ρ × A × V_max² × C_d	F_max (N), ρ=1.225 kg/m³, A (m²), V_max (m/s), C_d (1.2–1.5)	Force du vent sur rotor/tour (calculs structurels). Exemple: A=21.2 m², V_max=50 m/s, C_d=1.3 → F_max ≈ 84,000 N

Étape 6: Exigences techniques pour systèmes éoliens

Les systèmes éoliens doivent respecter des exigences techniques essentielles qui assurent leur fonctionnement sûr, efficace et adéquat à l'environnement. Ces exigences englobent des aspects structurels, électriques, opératifs et acoustiques, et sont clé pour garantir la durabilité du système et la protection d'utilisateurs et infrastructures.

Catégorie	Aspects Clés
Structurels	- Calcul de charges statiques et dynamiques selon normative - Système de paratonnerre et mise à la terre - Distance minimale aux édifications = 1.5 × hauteur totale
Électriques	- Protections contre surtension et court-circuit - Systèmes de freinage automatique en cas de survitesse - Mise à la terre adéquate
Opératives	- Système automatique d’orientation - Système de monitoring à distance - Protocoles de maintenance périodique
Acoustiques	- Respect des limites sonores (typiquement <45 dB à 20 m) - Design des pales optimisé pour réduire le bruit aérodynamique

Étape 7: Analyse économique

L'analyse économique est fondamentale pour évaluer la viabilité des projets éoliens, puisqu'elle permet d'identifier et comparer les coûts totaux, estimer les retours d'investissement et analyser comment ils se positionnent face aux alternatives énergétiques. Ce processus implique le calcul détaillé de l'investissement initial, coûts d'opération et maintenance, et la projection de revenus, permettant de prendre des décisions informées sur la rentabilité du projet et sa compétitivité par rapport à d'autres options :

Indicateur	Définition	Calcul / Équation	Explication / Valeurs de Référence
CAPEX	Coût initial total du projet	Somme de tous les composants (turbine, tour, installation)	Exemple: 25,000 $ incluant turbine, tour et installation
OPEX / O&M	Dépenses annuelles d’opération et maintenance	% du CAPEX ou basé sur historique	Exemple: 400 $/an (~2% du CAPEX) incluant maintenance et assurances
AEP	Production annuelle d’énergie	Σ(P(v) × heures) (via distribution de Weibull ou calcul énergétique)	Exemple: 10,950 kWh/an pour aérogénérateur 6 kW
LCOE	Coût nivelé de l’énergie (par kWh produit)	(CAPEX × CRF + O&M) / AEP	Exemple: 0.22 $/kWh (intègre investissement + O&M)
CRF	Facteur de récupération de capital (annualisation CAPEX)	(r × (1 + r)^n) / ((1 + r)^n – 1)	Exemple: 0.1019 (taux r = 8%, durée = 20 ans)
ROI	Retour sur investissement	(Bénéfice net / Coût total) × 100	Dépend des flux annuels et des coûts
VAN (NPV)	Valeur actuelle nette	Σ (Flux / (1 + taux)^année) – Investissement	Diff entre valeur présente des bénéfices et investissement initial
TIR (IRR)	Taux interne de retour	Taux auquel VAN = 0 (calcul itératif)	Indicateur clé de rentabilité
Période de récupération	Temps pour récupérer l’investissement initial	Basé sur flux de trésorerie	Dépend des revenus annuels et économies générées
Économie annuelle totale	Somme d’économies énergétiques et améliorations	Directes + indirectes	Exemple: 4,740 $/an (par substitution au diesel, économies d’énergie, etc.)
Incitations/Subventions	Réduction de coûts par appui gouvernemental	Application directe au CAPEX	Varie selon pays; réduit l’investissement initial
Coûts externes	Impacts environnementaux et sociaux	Selon étude d’impact	Exemple: réduction de pollution (parfois quantifiable monétairement)
Coûts de financement	Coûts liés aux prêts sur le projet	Dépend du taux d’intérêt et conditions	Affecte directement rentabilité (hausse du LCOE, baisse du ROI si taux haut)

Étape 8: Analyse Environnementale

Permet d'identifier et minimiser les impacts négatifs d'un projet éolien, assurant sa durabilité et compatibilité avec l'environnement naturel et social. Ce processus considère tant les possibles effets environnementaux que les bénéfices que la génération éolienne apporte face aux sources conventionnelles.

Impact environnemental : Les principales exigences environnementales qui doivent être évaluées dans un projet éolien pour mitiger impacts négatifs sur l'environnement naturel et respecter la normative en vigueur.

Requisito	Definición	Evaluación / Cálculo	Ejemplo / Impacto
Estudio de Impacto Ambiental (EIA)	Análisis integral de los posibles efectos del proyecto sobre el ecosistema.	Evaluación cualitativa y cuantitativa previa al montaje.	Identificación de impactos sobre fauna, flora y paisaje.
Impacto acústico	Nivel de ruido generado por las turbinas durante su operación.	Medición en decibeles (dB) conforme a normativas.	< 45 dB a 100 m durante la noche.
Impacto visual	Efecto estético que produce el sistema en el paisaje circundante.	Evaluación visual del sitio y diseño de integración.	Uso de colores neutros; ubicación en zonas de bajo contraste visual.
Impacto en fauna	Riesgo de colisión o desplazamiento de especies, particularmente aves y murciélagos.	Análisis de hábitats y rutas migratorias.	Evitar zonas protegidas o sensibles.
Impacto en suelo y agua	Posible erosión o contaminación durante las obras y operación.	Aplicación de medidas de control ambiental en obra.	Estabilización de caminos; manejo de residuos líquidos.
Gestión de residuos	Disposición adecuada de residuos sólidos y peligrosos.	Plan de reciclaje y manejo durante todo el ciclo del proyecto.	Reciclaje de metales, filtros y lubricantes.
Normativas y permisos	Regulaciones que condicionan la ejecución del proyecto.	Tramitación de licencias ambientales y auditorías.	Licencia vinculada a la aprobación del EIA.

Émissions de CO₂ et Bénéfices Environnementaux : L'énergie éolienne se distingue par son faible impact environnemental, spécialement en comparaison avec sources conventionnelles basées sur combustibles fossiles. Ci-après, se décrivent les principaux indicateurs et concepts pour évaluer cet impact et les bénéfices associés.

Empreinte Carbone de l'Énergie Éolienne

Définition : C'est le total d'émissions de dioxyde de carbone équivalent (CO₂ eq) généré par chaque kWh produit durant tout le cycle de vie de l'aérogénérateur, qui inclut fabrication, transport, installation, opération, maintenance et démantèlement.
Valeur typique : Entre 7 et 18 grammes CO₂ eq par kWh (g CO₂ eq/kWh). Ce chiffre représente une empreinte carbone très basse et favorable en comparaison avec d'autres sources énergétiques.

Empreinte Carbone de Sources Fossiles

Définition : Émissions moyennes par unité d'énergie produite en systèmes électriques qui utilisent combustibles fossiles (diesel, charbon, etc.).
Valeurs référentielles :
- Générateurs diesel: autour de 469 à 700 g CO₂ eq/kWh
- Centrales thermiques de charbon: au-dessus de 1000 g CO₂ eq/kWh

Ces émissions sont significativement majeures que celles de l'énergie éolienne, mettant en évidence le bénéfice environnemental du changement vers sources renouvelables.

Calcul d'Émissions de CO₂ Évitées

Concept : La substitution de génération fossile par énergie éolienne évite l'émission de gaz à effet de serre.
Formule :
CO₂ évité (kg/année) = AEP (kWh/année) × (FE_fossile − FE_éolique)
Où :
- AEP : Production annuelle d'énergie de l'aérogénérateur (kWh/année)
- FE_fossile : Facteur d'émission de la source fossile remplacée (kg CO₂/kWh), obtenu de bases officielles ou études spécifiques
- FE_éolique : Facteur d'émission moyen de l'énergie éolienne (kg CO₂/kWh), typiquement entre 0.007 et 0.018 kg CO₂/kWh (7–18 g CO₂/kWh)
Interprétation : Ce calcul détermine la réduction nette d'émissions de CO₂ attribuable au projet, en kilogramme par année.

Bons ou Crédits de Carbone

Définition : Sont des incitations économiques qu'on obtient par la réduction certifiée en émissions de gaz à effet de serre.
Calcul : Revenu par bons (monnaie/année) = (CO₂ évité (kg/année) / 1000) × Prix par tonne de CO₂
- Le CO₂ évité doit se convertir en tonnes en divisant entre 1000.
- Le prix par tonne varie selon marchés et accords internationaux.

Ces bons potentiellement améliorent la rentabilité et durabilité financière du projet.

Énergie Grise

Définition : Quantité totale d'énergie consommée pour fabriquer, transporter, installer et démanteler les composants du système éolien.
Valeur estimée : Approximativement 2,000 kWh pour un système typique.
Importance : Bien qu'il y ait une consommation énergétique initiale, l'énergie générée durant les premiers mois à quelques années d'opération compense cet investissement énergétique, ce qui confirme le faible impact net de l'éolienne et sa contribution positive à la réduction globale de carbone.

Indicateur	Description	Valeurs typiques / Formule linéaire
Empreinte carbone éolienne	Émissions de cycle de vie (fabrication, transport, installation, démantèlement)	7 – 18 g CO₂ eq/kWh
Empreinte carbone fossile	Émissions de sources fossiles (charbon, fuel, gaz)	469 – 1,000+ g CO₂ eq/kWh
CO₂ évité annuel	Réduction annuelle grâce à l’utilisation de l’éolienne	CO₂ évité = AEP × (FE_fossile – FE_éolienne)/1,000
Bons de carbone	Crédits générés par réduction d’émissions vendus sur marchés carbone	Revenu = (CO₂ évité / 1,000) × Prix/tonne CO₂
Énergie grise	Énergie cumulée utilisée pendant le cycle de vie (fabrication, transport, recyclage)	≈ 2,000 kWh, compensée dans les premiers mois/années selon production annuelle (AEP)

Cette information permet de quantifier objectivement l'impact environnemental positif d'un projet mini éolien, mettant en évidence sa contribution à l'atténuation du changement climatique et durabilité environnementale à long terme.

Étape 9: Analyse Sociale

Les projets éoliens génèrent des bénéfices sociaux tangibles pour la communauté, améliorant le développement local, l'accès aux services et la qualité de vie. Le tableau suivant résume les aspects clés, évitant répétitions et soulignant seulement le plus important. para la comunidad, mejorando el desarrollo local, el acceso a servicios y la calidad de vida. La siguiente tabla resume los aspectos clave, evitando repeticiones y destacando solo lo más importante.

Bénéfice	Définition	Calcul / Évaluation	Exemple / Impact
Génération d’emploi local	Création de postes durant construction et exploitation	Nombre d’emplois directs/indirects créés	Techniciens, opérateurs pour installation/maintenance
Dynamisation économique	Impulsion à l’économie locale par investissements et bénéfices	Hausse des revenus/activité dans la communauté	Rente de terrains, fonds pour projets sociaux
Amélioration en infrastructure	Développement ou réfection de réseaux/chemins/services	Investissements dans nouvelles infrastructures	Accès amélioré, extension du réseau électrique
Accès à énergie propre	Fourniture stable d’énergie renouvelable à la communauté	Foyers/institutions bénéficiaires	Électricité pour écoles, santé, foyers
Éducation et conscience enviro.	Promotion de la culture environnementale, pédagogie énergies	Nombre d’ateliers, programmes, participants	Programmes scolaires, visites guidées
Participation sociale	Inclusion de la communauté dans décisions/gestion du projet	Enquêtes d’acceptation, taux de participation	Consultations citoyennes, accords communautaires

Étape 10: Planification Générale du Projet

Se détaillent les phases, activités principales et temps approximatifs pour l'exécution du système mini éolien.

Phase	Activités principales	Temps approximatif
1. Évaluation de ressource	Collecte et analyse de données de vent	3–12 mois
2. Design et dimensionnement	Calculs de puissance, sélection d'équipements	1–2 mois
3. Analyse économique & sociale	Étude de coûts, bénéfices et impact social	1 mois
4. Analyse environnementale	Étude d'impact, démarches de permis	2–3 mois
5. Achat et fabrication	Acquisition et installation des composants	1–2 mois
6. Montage et mise en marche	Construction tour, aérogénérateur, connexion électrique	1 mois
7. Opération et maintenance	Révisions périodiques, monitoring et ajustements	Continu

Étape 11: Bénéfices de marketing vert, étiquettes et certifications en mini éoliennes

En plus de leur valeur technique et économique, les projets de mini éoliennes apportent des avantages clés dans le marché et la communication corporative.

Marketing Vert : Promeut produits qui réduisent l'impact environnemental. Ceci permet de différencier l'offre, augmenter la fidélité du client et améliorer la réputation corporative, positionnant la marque comme durable. De plus, génère un impact social positif, favorise l'innovation vers pratiques plus durables et facilite l'accès à marchés qui valorisent la durabilité.
Étiquettes et certifications durables : Ces certifications accréditent l'engagement environnemental et garantissent le respect avec standards rigides. Facilitent une communication claire sur bénéfices écologiques, améliorent la crédibilité et compétitivité du projet, et ouvrent portes à financement et subventions. Assurent aussi le respect normatif et anticipent régulations futures.
Image corporative durable : Intégrer mini éoliennes dans la stratégie corporative renforce la perception positive de l'entreprise, reflétant un engagement réel avec l'environnement. Ceci augmente la loyauté de clients conscients écologiquement, génère recommandations en réseaux sociaux et favorise une culture d'innovation et éthique verte à l'intérieur de l'organisation.
Financement et subventions facilités : Le pari pour la durabilité facilite l'accès à appuis économiques pour énergies renouvelables, conditions préférentes en crédits et fonds verts, et attire investisseurs intéressés par l'impact social et environnemental positif. Cette combinaison réduit risques financiers par respect normatif et support durable.

Conclusion

Les systèmes mini éoliens constituent une technologie prouvée et efficace pour générer énergie électrique à petite échelle, idéale pour autoconsommation résidentielle et communautés rurales éloignées. Leur évolution historique et amélioration technologique consolident leur viabilité, offrant une source renouvelable, indépendante et de faible impact environnemental. Ils sont versatiles en applications et leur design permet d'optimiser l'exploitation de la ressource éolienne locale, contribuant ainsi à la diversification énergétique, réduction d'émissions et développement durable.

Le pouvoir du vent génère énergie, impulse l'économie, protège l'environnement et améliore le bien-être social...

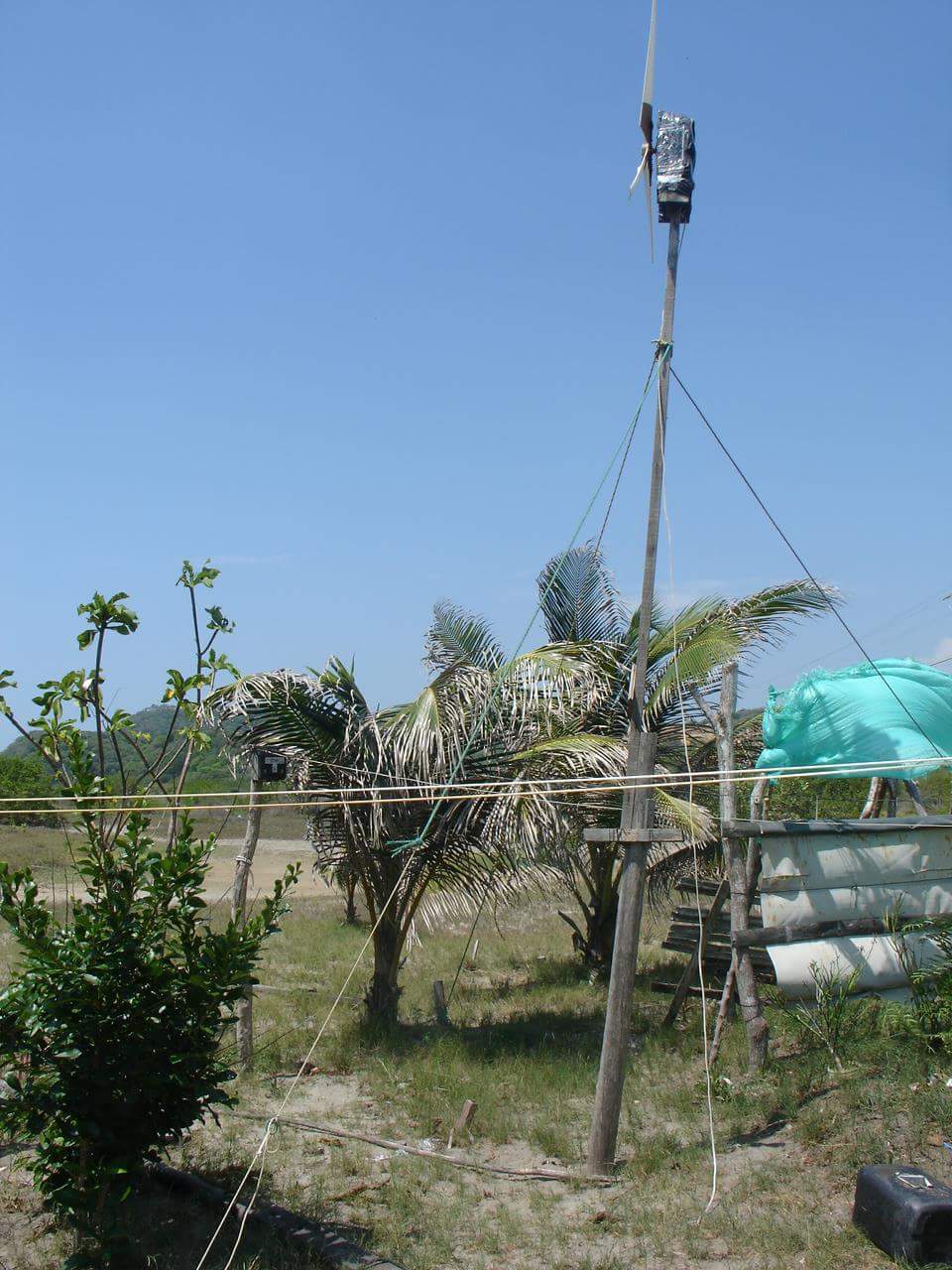

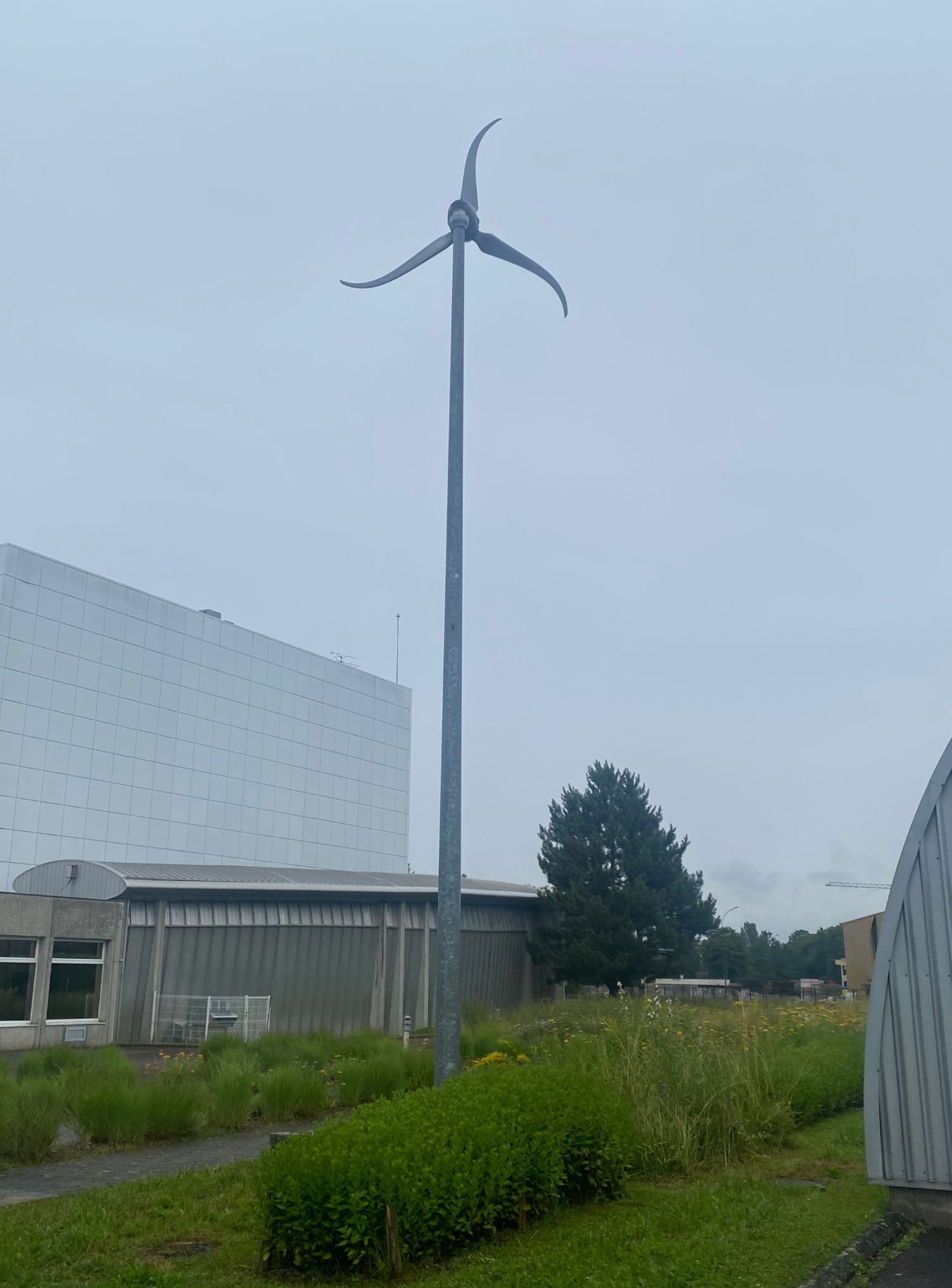

Projets mini éoliens: Suisse et Colombie

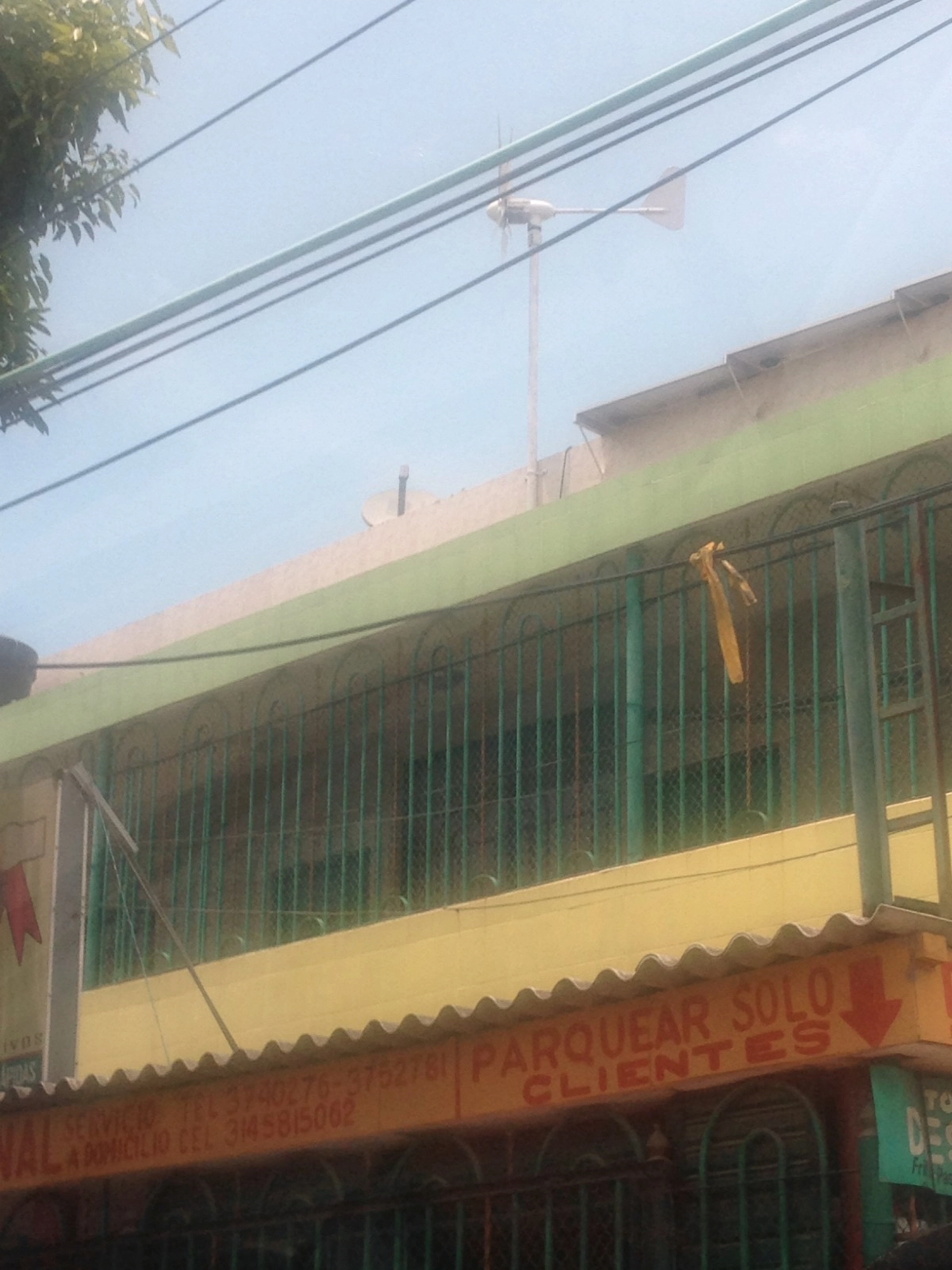

Dans la deuxième partie se présenteront deux projets de mini éolienne: un dans une ferme agricole d'Orbe, Suisse, et autre dans le quartier Las Flores de Barranquilla, Colombie. Ces exemples illustrent comment l'énergie éolienne s'adapte à distinctes conditions locales, favorisant l'autosuffisance énergétique et le développement durable.
