Mini eólicas - la energía del viento con beneficios económicos y sociales

Los sistemas mini eólicos representan una tecnología viable para la generación de energía eléctrica a pequeña escala, con aplicaciones que van desde el autoconsumo residencial hasta el suministro energético de comunidades rurales aisladas.

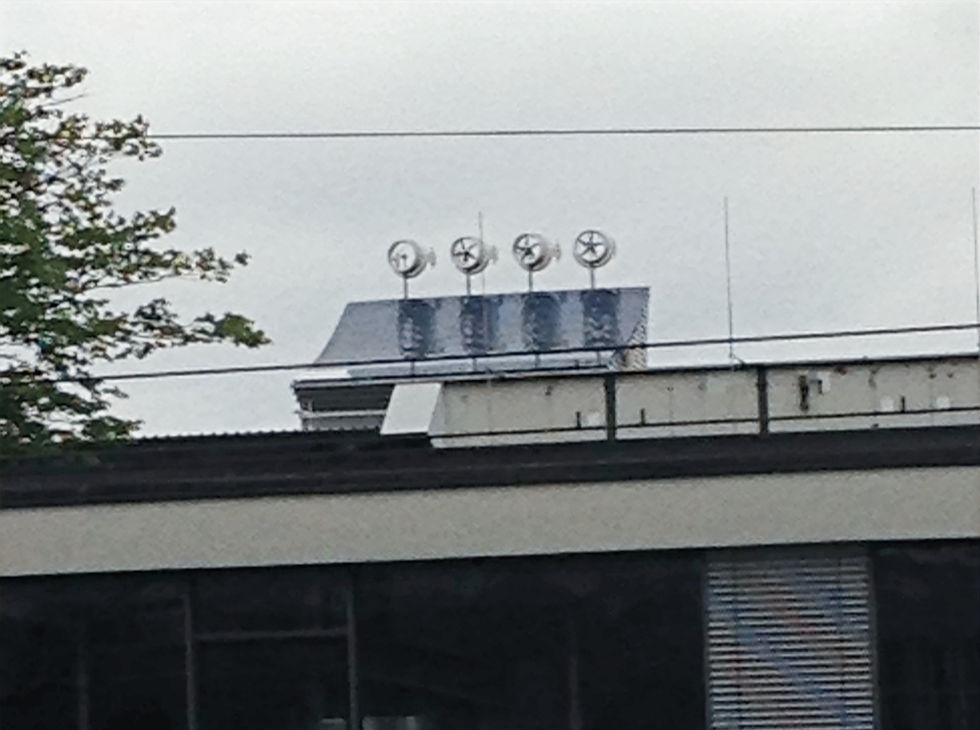

Grupo de Mini Eolica en el edificio ElArkaden, sede de Greenpeace en Hamburgo

Definición, clasificación y fundamentos técnicos

La mini-eólica se define como aquella tecnología de aprovechamiento eólico cuya potencia nominal no supera los 100 kW y cuya área de barrido es menor a 200 m² (IDAE, 2011).

La siguiente tabla clasifica los sistemas mini eólicos según potencia, tamaño, usos comunes y rango estimado de precios:

Categoría	Potencia	Diámetro Rotor	Altura	Aplicaciones Típicas	Precio Aproximado (US$, 2016)
Micro eólica	<1 kW	0.5-1.75 m	3-10 m	Carga de baterías, pequeños sistemas aislados, iluminación, comunicaciones	1,000-3,000
Mini eólica pequeña	1-7 kW	2-7 m	6-20 m	Viviendas aisladas, pequeñas granjas, telecomunicaciones	3,000-20,000
Mini eólica mediana	7-50 kW	7-15 m	15-40 m	Granjas, pequeñas empresas, comunidades rurales	20,000-80,000
Mini eólica grande	50-100 kW	15-20 m	25-50 m	Pequeñas industrias, cooperativas, microrredes	80,000-150,000

Fuente: IEC 61400-2 (2013) y datos de WWEA (2014)

Historia y evolución tecnológica

La utilización del viento como fuente de energía se remonta a civilizaciones antiguas, donde se empleaba para moler grano o bombear agua. La historia moderna de los mini aerogeneradores comenzó a principios del siglo XX. En 1927, el inventor estadounidense Marcellus Jacobs desarrolló el primer aerogenerador de pequeña escala comercialmente viable para granjas aisladas (Manwell et al., 2010).

Durante los años 70, la crisis del petróleo impulsó el interés en estas tecnologías. Para los años 80 y 90, mejoras en materiales compuestos, diseños aerodinámicos y electrónica de potencia permitieron aumentar su eficiencia y fiabilidad (Mathew, 2006).

Entre 2000 y 2016, el sector experimentó un crecimiento sostenido con avances en diseños optimizados para entornos urbanos, mejor integración con sistemas fotovoltaicos y desarrollo de modelos híbridos (WWEA, 2016).

Panorama global del sector

Según el informe de la World Wind Energy Association (WWEA, 2017), los principales países líderes en instalación de mini-eólica hasta 2016 fueron:

País	Marcas Destacadas	Unidades Instaladas
China	Ghrepower, Hummer	~500,000
EE.UU.	Bergey Windpower, XZERES Wind	160,000
Reino Unido	Proven Energy, Gaia Wind	27,400
Alemania	Enercon, Fuhrländer	15,000
España	Bornay, Enair	7,400

Países líderes en Mini-Eólica (2017)

Tipos de mini-eólica según orientación del eje

Esta tabla compara las principales características de los aerogeneradores de eje horizontal (HAWT) y vertical (VAWT) en el contexto de la mini eólica:

Característica	Aerogeneradores de Eje Horizontal (HAWT)	Aerogeneradores de Eje Vertical (VAWT)
Eje de rotación	Paralelo al suelo y dirección del viento	Perpendicular al suelo y dirección del viento
Eficiencia	Mayor (Cp: 0.35-0.45)	Menor (Cp: 0.15-0.3)
Orientación	Requiere orientación hacia el viento	Independiente de la dirección del viento
Altura	Torres elevadas para vientos más fuertes	Instalación más cercana al suelo
Variantes	Barlovento y sotavento	Darrieus, Savonius, Híbridos, H-Darrieus
Ventajas	Mayor rendimiento, aprovecha vientos fuertes	Instalación sencilla, menor ruido, mejor en vientos turbulentos
Desventajas	Requiere orientación, más complejo	Menor eficiencia, mayores vibraciones, arranque más difícil
Aplicaciones en mini eólica	Sistemas pequeños con veleta	Entornos urbanos y residenciales
Mantenimiento	Más complejo debido a la altura	Más accesible y sencillo
Impacto visual	Mayor debido a su altura	Menor, diseño más compacto

La imagen siguiente compara cuatro tipos de mini aerogeneradores: eje horizontal (más común y eficiente en espacios abiertos), eje vertical tipo Darrieus (palas curvas o rectas para vientos de cualquier dirección), eje vertical tipo Savonius (palas en “S”, ideal para vientos bajos y turbulentos), y eje vertical tipo Giromill (palas rectas, robusto y de bajo mantenimiento). Cada diseño responde a distintas necesidades y condiciones de viento.

Tipos de Aerogeneradores Mini Eólicos (Tarikvision, s.f.)

En la industria mini eólica, los sistemas de eje horizontal dominan el mercado con aproximadamente el 70% de las instalaciones globales, según datos de WWEA (2016). Esto se debe principalmente a su mayor eficiencia y madurez tecnológica. Sin embargo, los sistemas de eje vertical han ganado popularidad en entornos urbanos debido a su mejor adaptación a flujos turbulentos, menor ruido y consideraciones estéticas.

Modelos según número de aspas

La siguiente tabla resume las características, ventajas, desventajas y aplicaciones típicas de mini aerogeneradores según su número de aspas:

Número de Aspas	Ventajas	Desventajas	Aplicaciones Típicas
1 aspa + contrapeso	Mayor velocidad de punta, menor costo de materiales	Alta vibración, ruido, desequilibrio dinámico	Experimental, rara vez comercial
2 aspas	Menor costo que 3 aspas, mayor velocidad de rotación	Inestabilidad giroscópica, mayor ruido, vibraciones	Sistemas pequeños (<5kW)
3 aspas	Mayor estabilidad, equilibrio dinámico, menor ruido, eficiencia óptima	Mayor costo que 2 aspas	Estándar en la industria, todas las potencias
Multipalas (6-24)	Alto par de arranque a baja velocidad	Menor eficiencia a altas velocidades, mayor peso	Bombeo mecánico de agua, zonas de vientos bajos

Esquema de funcionamiento de un sistema mini eólico

Un sistema mini eólico convierte la energía cinética del viento en electricidad a pequeña escala mediante un aerogenerador cuyas palas giran al recibir el viento, generando energía mecánica que el generador transforma en corriente alterna; esta corriente pasa a un controlador o rectificador que la convierte en corriente continua para cargar baterías, almacenando energía para su uso posterior. Desde las baterías, la corriente continua alimenta un inversor que la convierte nuevamente en corriente alterna, la cual se distribuye a los aparatos eléctricos conectados. La conexión de cables sigue un orden: del generador al controlador (con fusibles y cables adecuados), del controlador a las baterías, de las baterías al inversor y del inversor a los dispositivos, respetando polaridades y protecciones para asegurar eficiencia y seguridad, minimizando pérdidas y evitando descarga inversa con un diodo en la línea positiva del generador. Así, este sistema proporciona una fuente renovable, independiente y estable de energía eléctrica desde el viento hasta el consumo final.

🌬️ VIENTO / WIND / VENT

↓

🌀 Palas del aerogenerador / Wind turbine blades / Pales de l'éolienne

↓

⚙️ Generador eólico (AC) / Wind generator (AC) / Générateur éolien (AC)

↓

📦 Controlador de carga / Rectificador (DC)

Charge controller / Rectifier (DC)

Régulateur de charge / Redresseur (DC)

↓

🔋 Banco de baterías (DC) / Battery bank (DC) / Banc de batteries (DC)

↓

🔄 Inversor (DC → AC) / Inverter (DC → AC) / Onduleur (DC → AC)

↓

💡 Aparatos eléctricos / Electrical devices / Appareils électriques

Selección de una mini-eólica y cálculos

Según las recomendaciones de IDAE (2011) y Sathyajith (2006), el proceso de selección debe seguir estos pasos:

Paso 1: Principios físicos del aprovechamiento eólico

La energía eólica se basa en la conversión de la energía cinética del viento en energía mecánica rotacional y posteriormente en energía eléctrica. El fundamento teórico se establece mediante la ecuación de potencia disponible en el viento:

Pt = (1/2) × ρ × A × v³

Donde:

• Pt: Potencia teórica disponible en el viento (en vatios, W)

• ρ: Densidad del aire, normalmente se toma 1,225 kg/m³ a nivel del mar y a 15°C, puede variar según temperatura y altitud (kg/m³)

• A: Área barrida por el rotor A = π × (r : radio de las palas)² (m²)

• v: Velocidad promedio del viento en el lugar de instalación (m/s)

• (1/2) El factor: Proviene de la expresión física de la energía cinética que tiene el viento

Esta ecuación demuestra que la potencia disponible es proporcional al cubo de la velocidad del viento, lo que explica la importancia crítica de la evaluación del recurso eólico.

Límite de Betz y coeficiente de potencia

El límite de Betz es un principio clave en energía eólica: indica que ningún aerogenerador puede extraer más del 59,3% de la energía cinética disponible en el viento que atraviesa el rotor. La potencia real extraída se expresa como:

Pr = (1/2) × ρ × A × v³ × Cp

Donde:

• Pr: Potencia realmente extraída del viento (W)

• ρ: Densidad del aire (kg/m³)

• A: Área barrida por el rotor (m²)

• v: Velocidad del viento en alturas estándar (10m, 50m, etc.), https://globalwindatlas.info/ (m/s)

• El factor (1/2): Proviene de la expresión física de la energía cinética que tiene el viento

• Cp: Coeficiente de potencia (adimensional): representa la eficiencia con la que el aerogenerador convierte la energía del viento en electricidad. El límite teórico de Cp es 0,593 (o 59,3%), por Betz, pero en la práctica, sistemas mini eólicos comerciales suelen tener valores de Cp entre 0,25 y 0,45, dependiendo del diseño, la calidad aerodinámica de las palas y las condiciones de operación.

Ejemplo de recurso eólico https://globalwindatlas.info/en/

Ejemplo básico de cálculo: Si una mini eólica trabaja con una densidad del aire de 1,225 kg/m³, un área barrida de 10 m², una velocidad de viento de 8 m/s y un Cp de 0,40, la potencia real extraída será:

Pr = (1/2) × 1,225 × 10 × (8)³ × 0,40 ≈ 2'563 W

Esto significa que, bajo estas condiciones, la turbina puede extraer aproximadamente 2,56 kW de potencia del viento, considerando el límite práctico de conversión.

Paso 2: Evaluación del recurso eólico

La evaluación del recurso eólico es el primer paso esencial en el dimensionamiento de un sistema mini eólico. Este proceso considera diversos factores meteorológicos y topográficos, así como el análisis detallado de datos de viento. Dichos datos pueden obtenerse mediante mediciones directas con anemómetros instalados a la altura prevista del rotor, idealmente durante un período mínimo de un año, o bien a partir de fuentes secundarias confiables, como estaciones meteorológicas cercanas o bases de datos internacionales (ej. VAISALA, NASA). Cuando la altura de instalación del aerogenerador no coincide con la altura de medición, es necesario aplicar la ley de potencia para ajustar la velocidad del viento estimada (v_h):

V_h = V_ref × (h / h_ref)^α

Donde:

• V_h: Velocidad estimada del viento a la altura real del aerogenerador (m/s)

• V_ref: Velocidad medida a la altura de referencia (m/s)

• h: Altura real de instalación del aerogenerador (m)

• h_ref: Altura a la que se midió la velocidad del viento (m)

• α: Exponente de Hellman, que depende de la rugosidad del terreno.

Valores típicos del exponente α:

Tipo de terreno	Rango de α
Superficies planas con hielo o hierba	0.08 - 0.12
Superficies planas (mar, costa)	0.14
Terrenos poco accidentados	0.13 - 0.16
Zonas rurales	0.20
Bosques y terrenos accidentados	0.20 - 0.26
Ciudades y terrenos muy accidentados	0.25 - 0.40

La distribución de Weibull es ampliamente utilizada para modelar la variabilidad de la velocidad del viento en un sitio, a partir de datos obtenidos de estaciones meteorológicas o herramientas como el Global Wind Atlas. Su parámetro de forma (k) determina la dispersión de las velocidades del viento, siendo k ≈ 2 equivalente a una distribución de Rayleigh (indicativa de vientos relativamente estables). Por su parte, el parámetro de escala (c) representa la velocidad característica del lugar (por ejemplo, c = 5,8 m/s), lo que facilita describir el comportamiento típico del viento:

f(v) = (k/c) x (v/c)^(k−1) x e^(−(v/c)^k)

Donde:

• f(v): Probabilidad de que el viento tenga una velocidad v (adimensional)

• v: Velocidad del viento (m/s)

• k: Parámetro de forma (adimensional), indica la distribución y regularidad del viento: valores menores a k < 1 reflejan alta frecuencia de vientos bajos, alrededor de k ≈ 2 se asemeja a una distribución de Rayleigh, y mayores a k > 2 representan vientos más constantes y predecibles

• c: Parámetro de escala (m/s), está relacionado con la velocidad media del viento

Estos parámetros permiten estimar la frecuencia de ocurrencia de distintas velocidades del viento, lo cual resulta fundamental para calcular con mayor precisión la producción eléctrica anual de un aerogenerador, optimizando así su diseño y viabilidad técnica.

Paso 3: Estimación de la demanda energética

Se calcula sumando el consumo diario previsto de todos los aparatos eléctricos, considerando su potencia y las horas de uso, y aplicando un factor de seguridad para cubrir posibles variaciones o imprevistos. La fórmula es:

Ed = Σ (Pi × hi) × Fseg

Donde:

• Ed: Energía diaria requerida (Wh/día)

• Pi: Potencia del equipo i (W)

• hi: Horas de uso diario del equipo i (h)

• Fseg: Factor de seguridad (usualmente entre 1,1 y 1,5)

Este cálculo es imprescindible para dimensionar correctamente sistemas eléctricos, garantizando un suministro eficiente y confiable.

Paso 4: Dimensionamiento del aerogenerador

La elección de una turbina eólica adecuada requiere equilibrar el recurso eólico local, las necesidades energéticas y la robustez del sistema. Para determinar la potencia nominal necesaria se utiliza la siguiente fórmula:

Pnom = (Ed × 1.2) / (CF × 24)

Donde:

• Pnom: Potencia nominal requerida (W)

• Ed: Energía diaria requerida (Wh/día)

• CF: Factor de capacidad estimado (entre 0.15 y 0.35), que representa el aprovechamiento real del recurso eólico en el sitio

• 1.2: Factor de sobredimensionamiento para asegurar margen operativo

• 24: Número de horas del día

Esta fórmula permite dimensionar el aerogenerador considerando tanto la variabilidad del viento como la demanda eléctrica, mejorando la confiabilidad del sistema elegido.

Producción anual de energía

La producción anual de energía (AEP, por sus siglas en inglés Annual Energy Production) se estima integrando la curva de potencia del aerogenerador con la distribución de frecuencias de velocidad del viento, normalmente representada mediante la distribución de Weibull. Este enfoque permite calcular cuánta energía genera la turbina a lo largo del año considerando la variabilidad del viento. El cálculo se expresa mediante la siguiente fórmula:

AEP = Σ [P(vi) × f(vi) × Δv × 8760]

Donde:

• AEP: Producción anual de energía (kWh/año)

• P(vi): Potencia generada por el aerogenerador a la velocidad vi (kW)

• f(vi): Frecuencia obtenida de la distribución de Weibull para la velocidad vi

• Δv: Intervalo de velocidad (m/s)

• 8760: Horas en un año

Esta fórmula integra los datos del recurso eólico con el comportamiento operativo del aerogenerador, permitiendo una estimación realista de su desempeño anual. Es especialmente útil para análisis de producción energética, viabilidad técnica y económica de proyectos eólicos, tanto en aplicaciones residenciales como comunitarias.

Tabla técnica de dimensionamiento y selección de aerogeneradores, diseñada para ofrecer una visión integral y estructurada de todos los parámetros necesarios para el diseño, evaluación e implementación de sistemas de generación eólica, desde el punto de vista energético, mecánico y eléctrico.

Parámetro	Ecuación / Valor	Explicación	Ejemplo
Demanda diaria (Ed)	Ed = Σ(Pi × hi) × Fseg	Suma del consumo diario de todos los equipos eléctricos, multiplicada por un factor de seguridad (Fseg = 1.1–1.5)	5,000 Wh/día
Demanda ajustada (Ed_aj)	Ed_aj = Ed × 1.2	Añade un 20% para sobredimensionar y mejorar la fiabilidad	6,000 Wh/día
Factor de capacidad (CF)	CF = E_anual / (Pnom × 8760)	Porcentaje de horas/año que el aerogenerador genera a plena potencia. Depende del recurso eólico de la zona (usualmente 20–35%).	25%
Potencia nominal necesaria (Pnom)	Pnom = Ed_aj / (CF × 24)	Potencia para cubrir la demanda ajustada, considerando el factor de capacidad y las 24 h del día	1,000 W
Potencia teórica del viento (Pnom)	Pnom = 0.5 × ρ × A × V³ × Cp	Potencia máxima disponible en el viento; ρ: densidad aire (1.225 kg/m³), A: área del rotor, V: velocidad viento, Cp: coeficiente de potencia	6 kW @ 12 m/s
Coeficiente de potencia (Cp)	Cp = Pmec / Pviento	Eficiencia aerodinámica del rotor (relación entre potencia extraída y disponible). Límite de Betz = 59%. Comúnmente 0.35–0.45.	Cp = 0.40
Área de barrido (A)	A = π × (D / 2)²	Superficie circular barrida por las aspas del rotor. Directamente proporcional a la energía captada.	21.2 m² (D = 5.2 m)
Diámetro del rotor (D)	D = 2 × √[P / (0.5 × ρ × π × V³ × Cp)]	Tamaño del rotor necesario para captar una potencia objetivo bajo condiciones de viento y eficiencia dadas.	5.2 m
Velocidad de arranque (V_inicio)	V_inicio = 2.5–3.5 m/s	Velocidad mínima del viento para comenzar a generar energía	3.0 m/s
Velocidad nominal (V_nominal)	V_nominal = 10–14 m/s	Velocidad a la que la turbina produce su potencia máxima	12 m/s
Velocidad de corte (V_corte)	V_corte = 20–25 m/s	Velocidad máxima de operación segura antes del apagado automático	25 m/s
Velocidad supervivencia (V_max)	V_max = 50–60 m/s	Velocidad máxima soportada sin daños estructurales	60 m/s
Altura recomendada de torre (H_opt)	H_opt = 15 m	Entre más altura, mayor velocidad del viento. Mínimo recomendable: 10 m. Altura final depende de condiciones locales y fabricante.	15 m
Velocidad del viento a diferente altura (Vh)	Vh = Vref × (h / href)^α	Permite ajustar la velocidad viento medida a la nueva altura de buje del rotor según Hellmann. α suele ser 0.12–0.18.	Vh > Vref a mayor h
Rango de velocidad operativa	3–25 m/s	Margen entre velocidad de arranque y de corte donde el sistema produce energía de forma útil	3 a 25 m/s
Distribución del viento	Weibull (k=2, c=6.1)	Estima las horas productivas anuales y la frecuencia de cada velocidad de viento (parámetros según sitio)	Ver curva local
Producción anual estimada (E)	E = Pnom × CF × 8760 × η	Estimación energética anual, incluyendo la eficiencia total del sistema	10,950 kWh (ejemplo CF=0.25, η=0.75)
Eficiencia del sistema (η)	η = η_mec × η_elec	M	η = 0.75
Voltaje y corriente (I = P / V)	12V: ≤1 kW/ <100 m 24V: 1–1.5 kW/≤100 m 48V: 1–10 kW/≤200 m 120V: >10 kW/>200 m	La tensión y sección de cable debe elegirse según potencia y distancia para reducir pérdidas: Ej: para 5,000 W @ 48V: I ≈ 104 A. Para 150 m usar 48V para pérdidas bajas.	5 kW, 150 m: usar 48V, I ≈ 104 A
Nivel de ruido	45–60 dB a 10 m	Emisión sonora típica. 45–50 dB: conversación; 55–60 dB: lavadora; ≤55 dB recomendado zonas rurales	52 dB
Vida útil estimada	20–25 años	Depende del diseño, materiales (fibra de vidrio/acero) y mantenimiento (limpieza y revisiones)	20 años (turbina, ejemplo)

Paso 5: Selección de componentes auxiliares

La selección de componentes auxiliares en sistemas eólicos —como baterías, inversores y controladores— es fundamental para optimizar la gestión, el almacenamiento y la conversión de la energía generada por el aerogenerador, asegurando así un funcionamiento eficiente y seguro del sistema:

Componente	Ecuación principal	Variables	Explicación y ejemplo
Banco de baterías	C_bat = (E_d × D_aut) / (DOD × V_bat × η_inv)	C_bat: Capacidad del banco (Ah) E_d: Energía diaria (Wh/día) D_aut: Días de autonomía (3 a 5 días) DOD: Profundidad de descarga (0.5 a 0.8) V_bat: Voltaje del banco (V) η_inv: Eficiencia del inversor (0.85 a 0.95)	Se dimensiona para mantener suministro durante ausencia de viento. Ejemplo: E_d = 6000 Wh, D_aut = 3 días, V_bat = 48 V, DOD = 0.6, η_inv = 0.9 → C_bat ≈ 463 Ah
Inversor de potencia	P_inv = (P_max / η_inv) × 1.2	P_inv: Potencia del inversor (W) P_max: Potencia pico de carga (W) η_inv: Eficiencia del inversor	Se recomienda agregar un 20% de margen sobre la carga máxima prevista. Ejemplo: P_max = 5000 W, η_inv = 0.90 → P_inv ≈ 6667 W
Controlador de carga	I_cont = 1.25 × I_sc × N_paralelo	I_cont: Corriente nominal del controlador (A) I_sc: Corriente de cortocircuito del aerogenerador (A) N_paralelo: Número de turbinas en paralelo	El factor 1.25 protege frente a picos de corriente. Ejemplo: I_sc = 30 A, N_paralelo = 2 → I_cont = 75 A
Cableado	S = (2 × L × I) / (κ × ΔV)	S: Sección del conductor (mm²) L: Longitud total del cable (ida y vuelta en m) I: Corriente nominal (A) κ: Conductividad del material (S/m). Cobre = 56 ΔV: Caída de tensión permisible (V)	Para eficiencia, se recomienda una caída del 1% al 3% sobre tensión nominal. Ejemplo: L = 30 m, I = 50 A, ΔV = 1.5 V → S ≈ 8.9 mm²
Torre de soporte	H_torre = H_min + (D_rotor × 1.5) + H_obstáculos	H_torre: Altura total de la torre (m) H_min: Altura mínima base recomendada (10 m) D_rotor: Diámetro del rotor (m) H_obstáculos: Altura de obstáculos cercanos (m)	Asegura que el rotor esté por lo menos 10 m por encima de cualquier edificación o árbol cercano. Ejemplo: D_rotor = 5 m, H_obstáculos = 6 m → H_torre = 19.5 m
Carga estructural de viento	F_max = 0.5 × ρ × A × V_max² × C_d	F_max: Fuerza máxima aplicada por el viento (N) ρ: Densidad del aire (1.225 kg/m³) A: Área frontal expuesta o barrida (m²) V_max: Velocidad máxima del viento esperada (m/s) C_d: Coeficiente de arrastre (1.2 a 1.5)	Representa la fuerza que ejerce el viento sobre el rotor o torre. Se usa en cálculos estructurales, fundaciones y selección de materiales. Ejemplo: A = 21.2 m², V_max = 50 m/s, C_d = 1.3 → F_max ≈ 84,000 N

Paso 6: Requisitos técnicos para sistemas eólicos

Los sistemas eólicos deben cumplir con requisitos técnicos esenciales que aseguren su funcionamiento seguro, eficiente y adecuado al entorno. Estos requisitos abarcan aspectos estructurales, eléctricos, operativos y acústicos, y son clave para garantizar la durabilidad del sistema y la protección de usuarios e infraestructuras.

Categoría	Aspectos Clave
Estructurales	Cálculo de cargas estáticas y dinámicas según normativa
	Sistema de pararrayos y puesta a tierra
	Distancia mínima a edificaciones (1.5 veces la altura total)
Eléctricas	Protecciones contra sobretensión y cortocircuito
	Sistemas de frenado automático en sobrevelocidad
	Puesta a tierra adecuada
Operativas	Sistema automático de orientación
	Sistema de monitorización remota
	Protocolos de mantenimiento periódico
Acústicas	Cumplimiento de normativas de ruido (generalmente <45 dB a 20m)
	Diseño de palas para minimizar ruido aerodinámico

Paso 7: Análisis económico

El análisis económico es fundamental para evaluar la viabilidad de los proyectos eólicos, ya que permite identificar y comparar los costos totales, estimar los retornos de inversión y analizar cómo se posicionan frente a alternativas energéticas. Este proceso involucra el cálculo detallado de la inversión inicial, costos de operación y mantenimiento, y la proyección de ingresos, permitiendo tomar decisiones informadas sobre la rentabilidad del proyecto y su competitividad respecto a otras opciones:

Indicador	Definición	Cálculo/Ecuación	Explicación/Valores de Referencia
CAPEX	Costo inicial total del proyecto	Suma de componentes	Ejemplo: $25,000 incluye turbina, torre e instalación.
OPEX / O&M	Gastos anuales de operación y mantenimiento	% sobre CAPEX o estimado por historial	Ejemplo: $400/año (~2% de CAPEX). Incluye mantenimiento y seguros.
AEP	Producción anual de energía	Σ(P(v) × horas) (Weibull/cálculo energético)	Ejemplo: 10,950 kWh/año para un aerogenerador de 6 kW.
LCOE	Costo nivelado de energía (por kWh producido)	(CAPEX × CRF + O&M) / AEP	Ejemplo: $0.22/kWh. Integra inversión, financiamiento y operación.
CRF	Factor de recuperación de capital (anualización CAPEX)	(r × (1 + r)^n) / ((1 + r)^n - 1)	Ejemplo: 8% interés, 20 años: 0.1019. “r”: tasa interés, “n”: años.
ROI	Retorno de la inversión	(Beneficio Neto / Costo Total) × 100	Depende de flujos anuales y costos; medida de rentabilidad.
VAN (NPV)	Valor actual neto	Σ (Flujo / (1 + tasa)^año) - Inversión	Mide valor presente de los beneficios menos la inversión inicial.
TIR (IRR)	Tasa interna de retorno	Tasa donde VAN=0 (cálculo iterativo)	Indicador clave de rentabilidad del proyecto.
Periodo de Recuperación	Tiempo en recuperar la inversión inicial	Basado en flujos de caja	Depende de ingresos/costos anuales y ahorros generados.
Ahorro anual total	Suma de ahorros por sustitución de energéticos y mejoras	Suma de ahorros directos e indirectos	Ejemplo: $4,740/año (por sustitución de diésel, mejoras, etc.).
Incentivos/Subvenciones	Reducción de costos por apoyos gubernamentales	Aplicación directa a costo de CAPEX	Varía según país; reduce la inversión inicial.
Costos externos	Costos ambientales/sociales asociados	Según estudios de impacto	Ejemplo: reducción de contaminación, cuantificable en algunos casos.
Costos de financiamiento	Costos por préstamos sobre el proyecto	Según contrato de préstamo	Incluye tasas de interés y afecta rentabilidad claramente.

Paso 8: Análisis Ambiental

Permite identificar y minimizar los impactos negativos de un proyecto eólico, asegurando su sostenibilidad y compatibilidad con el entorno natural y social. Este proceso considera tanto los posibles efectos ambientales como los beneficios que la generación eólica aporta frente a fuentes convencionales.

Impacto ambiental: Los principales requisitos ambientales que deben evaluarse en un proyecto eólico para mitigar impactos negativos sobre el entorno natural y cumplir la normativa vigente.

Requisito	Definición	Evaluación / Cálculo	Ejemplo / Impacto
Estudio de Impacto Ambiental (EIA)	Análisis integral de los posibles efectos del proyecto sobre el ecosistema.	Evaluación cualitativa y cuantitativa previa al montaje.	Identificación de impactos sobre fauna, flora y paisaje.
Impacto acústico	Nivel de ruido generado por las turbinas durante su operación.	Medición en decibeles (dB) conforme a normativas.	< 45 dB a 100 m durante la noche.
Impacto visual	Efecto estético que produce el sistema en el paisaje circundante.	Evaluación visual del sitio y diseño de integración.	Uso de colores neutros; ubicación en zonas de bajo contraste visual.
Impacto en fauna	Riesgo de colisión o desplazamiento de especies, particularmente aves y murciélagos.	Análisis de hábitats y rutas migratorias.	Evitar zonas protegidas o sensibles.
Impacto en suelo y agua	Posible erosión o contaminación durante las obras y operación.	Aplicación de medidas de control ambiental en obra.	Estabilización de caminos; manejo de residuos líquidos.
Gestión de residuos	Disposición adecuada de residuos sólidos y peligrosos.	Plan de reciclaje y manejo durante todo el ciclo del proyecto.	Reciclaje de metales, filtros y lubricantes.
Normativas y permisos	Regulaciones que condicionan la ejecución del proyecto.	Tramitación de licencias ambientales y auditorías.	Licencia vinculada a la aprobación del EIA.

Emisiones de CO₂ y Beneficios Ambientales: La energía eólica destaca por su bajo impacto ambiental, especialmente en comparación con fuentes convencionales basadas en combustibles fósiles. A continuación, se describen los principales indicadores y conceptos para evaluar este impacto y los beneficios asociados.

Huella de Carbono de la Energía Eólica

• Definición: Es el total de emisiones de dióxido de carbono equivalente (CO₂ eq) generado por cada kWh producido durante todo el ciclo de vida del aerogenerador, que incluye fabricación, transporte, instalación, operación, mantenimiento y desmantelamiento.

• Valor típico: Entre 7 y 18 gramos CO₂ eq por kWh (g CO₂ eq/kWh). Esta cifra representa una huella de carbono muy baja y favorable en comparación con otras fuentes energéticas.




Huella de Carbono de Fuentes Fósiles

• Definición: Emisiones promedio por unidad de energía producida en sistemas eléctricos que utilizan combustibles fósiles (diésel, carbón, etc.).

• Valores referenciales:

  • Generadores diésel: alrededor de 469 a 700 g CO₂ eq/kWh

  • Centrales térmicas de carbón: por encima de 1000 g CO₂ eq/kWh

Estas emisiones son significativamente mayores que las de la energía eólica, evidenciando el beneficio ambiental del cambio a fuentes renovables.

Cálculo de Emisiones de CO₂ Evitadas

• Concepto: La sustitución de generación fósil por energía eólica evita la emisión de gases de efecto invernadero.

• Fórmula:

  CO₂ evitado (kg/año) = AEP (kWh/año) × (FE_fósil − FE_eólica)

• Donde:

  • AEP: Producción anual de energía del aerogenerador (kWh/año)

  • FE_fósil: Factor de emisión de la fuente fósil reemplazada (kg CO₂/kWh), obtenido de bases oficiales o estudios específicos

  • FE_eólica: Factor de emisión promedio de la energía eólica (kg CO₂/kWh), típicamente entre 0.007 y 0.018 kg CO₂/kWh (7–18 g CO₂/kWh)

• Interpretación: Este cálculo determina la reducción neta de emisiones de CO₂ atribuible al proyecto, en kilogramo por año.

Bonos o Créditos de Carbono

• Definición: Son incentivos económicos que se obtienen por la reducción certificada en emisiones de gases de efecto invernadero.

• Cálculo: Ingreso por bonos (moneda/año) = (CO₂ evitado (kg/año) / 1000) × Precio por tonelada de CO₂

  • El CO₂ evitado debe convertirse a toneladas dividiendo entre 1000.

  • El precio por tonelada varía según mercados y acuerdos internacionales.

Estos bonos potencialmente mejoran la rentabilidad y sostenibilidad financiera del proyecto.

Energía Gris

• Definición:Cantidad total de energía consumida para fabricar, transportar, instalar y desmantelar los componentes del sistema eólico.

• Valor estimado:Aproximadamente 2,000 kWh para un sistema típico.

• Importancia:Aunque hay un consumo energético inicial, la energía generada durante los primeros meses a pocos años de operación compensa esta inversión energética, lo que confirma el bajo impacto neto de la eólica y su contribución positiva a la reducción global de carbono.

Indicador	Descripción	Valores típicos / Fórmulas (lineales)
Huella de carbono eólica	Emisiones de ciclo de vida (g CO₂ eq/kWh)	7 – 18 g CO₂ eq/kWh
Huella de carbono fósil	Emisiones de fuentes fósiles (g CO₂ eq/kWh)	469 – 1,000+ g CO₂ eq/kWh
CO₂ evitado anual	Reducción anual al usar eólica	CO₂ evitado = AEP × (FE_fósil – FE_eólica)/1,000
Bonos de carbono	Créditos por reducción de emisiones	Ingreso bonos = (CO₂ evitado / 1,000) × Precio/ton
Energía gris	Energía en ciclo de vida del sistema	~2,000 kWh, recuperada en los primeros meses/años según producción anual

Esta información permite cuantificar objetivamente el impacto ambiental positivo de un proyecto mini eólico, evidenciando su contribución a la mitigación del cambio climático y sustentabilidad ambiental a largo plazo.

Paso 9: Análisis Social

Los proyectos eólicos generan beneficios sociales tangibles para la comunidad, mejorando el desarrollo local, el acceso a servicios y la calidad de vida. La siguiente tabla resume los aspectos clave, evitando repeticiones y destacando solo lo más importante.

Beneficio	Definición	Cálculo / Evaluación	Ejemplo / Impacto
Generación de empleo local	Creación de puestos de trabajo durante construcción y operación.	Número de empleos directos e indirectos creados	Técnicos y operadores locales para instalación y mantenimiento
Dinamización económica	Impulso a la economía local por inversiones y beneficios compartidos.	Aumento de ingresos y actividad en la comunidad	Renta de terrenos, fondos para proyectos sociales
Mejora en infraestructura	Desarrollo o fortalecimiento de caminos, redes y servicios locales.	Inversión en infraestructuras nuevas o mejoradas	Nuevos accesos y ampliación de la red eléctrica
Acceso a energía limpia	Suministro estable de energía renovable a la comunidad.	Hogares e instituciones beneficiadas	Electricidad para escuelas, centros de salud, hogares
Educación y conciencia ambiental	Promoción de la cultura ambiental y educación en energías renovables.	Número de talleres, programas y participantes	Programas escolares y visitas guiadas a instalaciones
Participación social	Inclusión de la comunidad en la toma de decisiones y gestión del proyecto	Encuestas de aceptación y participación	Consultas ciudadanas, acuerdos con líderes comunitarios

Paso 10: Planificación General del Proyecto

Se detallan las fases, actividades principales y tiempos aproximados para la ejecución del sistema mini eólico.

Fase	Actividades principales	Tiempo aproximado
1. Evaluación de recurso	Recolección y análisis de datos de viento	3-12 meses
2. Diseño y dimensionamiento	Cálculos de potencia, selección de equipos	1-2 meses
3. Análisis económico & social	Estudio de costos, beneficios e impacto social	1 mes
4. Análisis ambiental	Estudio de impacto, tramitación de permisos	2-3 meses
5. Compra y fabricación	Adquisición e instalación componentes	1-2 meses
6. Montaje y puesta en marcha	Construcción torre, aerogenerador, conexión eléctrica	1 mes
7. Operación y mantenimiento	Revisiones periódicas, monitoreo y ajustes	Continuo

Paso 11: Beneficios de marketing verde, etiquetas y certificaciones en mini eólicas

Además de su valor técnico y económico, los proyectos de mini eólicas aportan ventajas clave en el mercado y la comunicación corporativa.

• Marketing Verde: Promueve productos que reducen el impacto ambiental. Esto permite diferenciar la oferta, aumentar la fidelidad del cliente y mejorar la reputación corporativa, posicionando la marca como sostenible. Además, genera un impacto social positivo, fomenta la innovación hacia prácticas más sostenibles y facilita el acceso a mercados que valoran la sostenibilidad.

• Etiquetas y certificaciones sostenibles: Estas certificaciones acreditan el compromiso ambiental y garantizan el cumplimiento con estándares rígidos. Facilitan una comunicación clara sobre beneficios ecológicos, mejoran la credibilidad y competitividad del proyecto, y abren puertas a financiación y subsidios. También aseguran el cumplimiento normativo y anticipan regulaciones futuras.

• Imagen corporativa sostenible: Integrar mini eólicas en la estrategia corporativa refuerza la percepción positiva de la empresa, reflejando un compromiso real con el medio ambiente. Esto aumenta la lealtad de clientes conscientes ecológicamente, genera recomendaciones en redes sociales y fomenta una cultura de innovación y ética verde dentro de la organización.

• Financiación y subsidios facilitados: La apuesta por la sostenibilidad facilita el acceso a apoyos económicos para energías renovables, condiciones preferentes en créditos y fondos verdes, y atrae a inversores interesados en el impacto social y ambiental positivo. Esta combinación reduce riesgos financieros por cumplimiento normativo y respaldo sostenible.

Conclusión

Los sistemas mini eólicos constituyen una tecnología probada y eficiente para generar energía eléctrica a pequeña escala, ideal para autoconsumo residencial y comunidades rurales alejadas. Su evolución histórica y mejora tecnológica consolidan su viabilidad, ofreciendo una fuente renovable, independiente y de bajo impacto ambiental. Son versátiles en aplicaciones y su diseño permite optimizar el aprovechamiento del recurso eólico local, contribuyendo así a la diversificación energética, reducción de emisiones y desarrollo sostenible.

El poder del viento genera energía, impulsa la economía, protege el medio ambiente y mejora el bienestar social...

Proyectos mini eólicos: Suiza y Colombia

En la segunda parte se presentarán dos proyectos de mini eólica: uno en una finca agrícola de Orbe, Suiza, y otro en el barrio Las Flores de Barranquilla, Colombia. Estos ejemplos ilustran cómo la energía eólica se adapta a distintas condiciones locales, fomentando la autosuficiencia energética y el desarrollo sostenible. Link:

Referencias bibliográficas

Asociación Mundial de la Energía Eólica (WWEA). (2014). Informe mundial sobre el pequeño eólico 2014. WWEA.

Asociación Mundial de la Energía Eólica (WWEA). (2016). Informe mundial sobre el pequeño eólico 2016. WWEA.

Asociación Mundial de la Energía Eólica (WWEA). (2017). Informe mundial sobre el pequeño eólico 2017. WWEA.

Comisión Electrotécnica Internacional (IEC). (2013). IEC 61400-2: Aerogeneradores – Parte 2: Requisitos de diseño para pequeñas turbinas eólicas.

IDAE. (2011). Guía técnica: Mini-eólico. Instituto para la Diversificación y Ahorro de la Energía.

Manwell, J. F., McGowan, J. G., & Rogers, A. L. (2010). Energía eólica explicada: teoría, diseño y aplicación. John Wiley & Sons.

Mathew, S. (2006). Energía eólica: fundamentos, análisis de recursos y economía. Springer.

NASA. (s.f.). Conjunto de datos sobre meteorología de superficie y energía solar.

Sathyajith, M. (2006). Energía eólica: fundamentos, análisis de recursos y economía. Springer.

Tarikvision. (s.f.). Ilustración vectorial conceptual isométrica 3D de turbinas eólicas de eje vertical, tecnologías para la producción alternativa de energía [Ilustración vectorial]. Dreamstime. https://www.dreamstime.com/d-isometric-flat-vector-conceptual-illustration-vertical-axis-wind-turbines-technologies-alternative-power-production-image282341979

Vaisala. (s.f.). Atlas eólico y modelos de recursos renovables.

Global Wind Atlas. (s.f.). Consultado en https://globalwindatlas.info

Bonus Track

Mini aerogenerador vertical – Exposición Mundial, Milán, Italia

Mini aerogenerador de una sola pala – Cerca de Parma, Italia

Mini aerogenerador en una escuela de formación técnica – Friburgo, Alemania

Mini aerogenerador – Hotel Centro, Friburgo, Alemania

Mini eólica – Museo de la Electricidad, Mulhouse, Francia

Mini eólica – Barrio Simón Bolívar, Barranquilla, Colombia

Mini eólica – Caño Dulce, Atlántico, Colombia

Mini eólica – Universidad del Norte, Barranquilla, Colombia

Mini eólica vertical – Philip Morris, Neuchâtel, Suiza

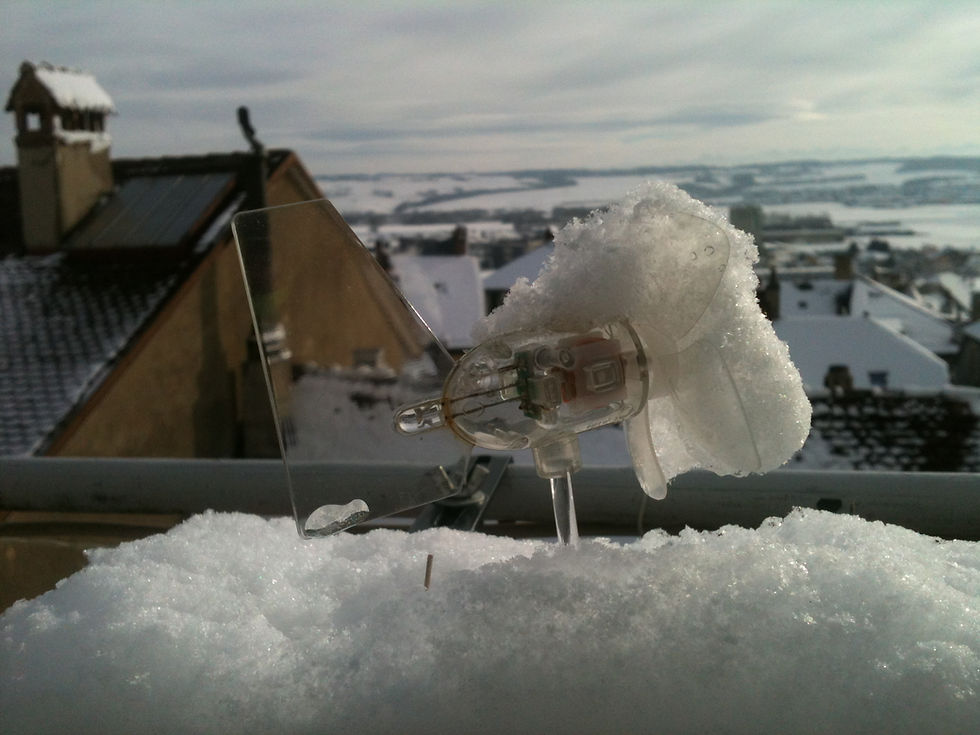

Mini eólica de balcón – Orbe, Suiza

Mini eólica de Eva Trespalacios – Basilea, Suiza

---

Orbe, Suiza, 2017

Javier Trespalacios

Parte 1/2: Mini eólicas - la energía del viento con beneficios económicos y sociales
